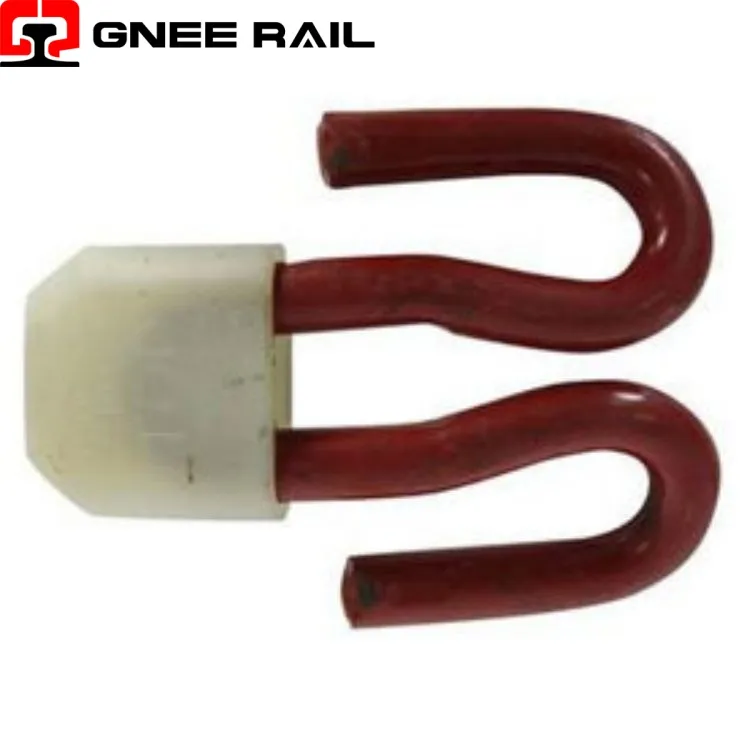

फिटिंग ट्रैक फास्ट क्लिप

रेलवे क्लिप का उपयोग कंक्रीट स्लीपर के साथ रेल को अंतर्निहित बेस प्लेट से जोड़ने के लिए किया जाता है। अंतर्निहित बेसप्लेट या स्लीपर पर रेल को बांधने के लिए विभिन्न प्रकार के हेवी ड्यूटी क्लिप का उपयोग किया जाता है, जिनमें से एक सामान्य ई क्लिप है, जिसका आकार एक स्टब्बी पेपरक्लिप जैसा होता है। दूसरा एसकेएल टेंशन क्लैंप है, जो पूरी दुनिया में सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है। केपीओ क्लैंप और नाबला क्लिप जैसे अन्य का भी विभिन्न स्थितियों में उपयोग किया जाता है।

जांच भेजें

अब बात करो

विवरण

तकनीकी पैरामीटर

रेल फास्ट क्लिप फास्टनिंग सिस्टम

रेलवे फास्ट क्लिप एक कुशल इलास्टिक फास्टनर है जिसे कंक्रीट स्लीपर ट्रैक पर तेजी से स्थापित करने के लिए डिज़ाइन किया गया है। इसकी सुव्यवस्थित ज्यामिति विशेष हाइड्रोलिक उपकरणों के बिना हथौड़ा चालित प्लेसमेंट की अनुमति देती है, जिससे निर्माण समय काफी कम हो जाता है। उच्च शक्ति वाले स्प्रिंग स्टील से निर्मित, क्लिप मेनलाइन और ट्रांजिट अनुप्रयोगों के लिए विश्वसनीय क्लैंपिंग बल प्रदान करता है। प्री{5}असेंबली विकल्प तेज़ फ़ील्ड परिनियोजन के लिए फ़ैक्टरी माउंटेड सिस्टम को सक्षम करते हैं। यह लागत-प्रभावी समाधान इंस्टॉलेशन गति के साथ प्रदर्शन को संतुलित करता है, जो इसे बड़े पैमाने की ट्रैक परियोजनाओं के लिए आदर्श बनाता है।

तकनीकी निर्देश:

पैरामीटर	कीमत	टिप्पणी
सामग्री	60Si2Mn	स्प्रिंग स्टील
पैर की अंगुली लोड	8 – 11	के.एन.
नीचे को झुकाव	9 – 12	मिमी
इंस्टालेशन	हथौड़ा या लीवर उपकरण	कोई हाइड्रोलिक्स नहीं
थकान भरा जीवन	2.5 मिलियन	चक्र
कलई करना	गरम-डिप गैल्वेनाइज्ड	मानक
रेल के प्रकार	54E1, 60E1	यूआईसी प्रोफाइल
प्री-असेंबली	फ़ैक्टरी विकल्प	उपलब्ध
मानक	एन 13481	अनुरूप

स्थापना एवं रखरखाव परिप्रेक्ष्य:

हथौड़ा संचालित प्लेसमेंट से हाइड्रोलिक एप्लिकेटर टूल की आवश्यकता समाप्त हो जाती है।
प्री-असेंबल सिस्टम साइट पर श्रम को चालीस प्रतिशत से अधिक कम कर देता है।
क्लिप इंस्टालेशन के बाद किसी टॉर्क सत्यापन की आवश्यकता नहीं है।
एक कर्मचारी प्रति घंटे चार सौ क्लिप लगा सकता है।
त्वरित रेल प्रतिस्थापन के लिए निष्कासन उसी हथौड़ा विधि का उपयोग करता है।
