फिटिंग ट्रैक फास्ट क्लिप्स

रेलवे क्लिप का उपयोग कंक्रीट स्लीपर के साथ रेल को अंतर्निहित बेस प्लेट से जोड़ने के लिए किया जाता है। अंतर्निहित बेसप्लेट या स्लीपर पर रेल को बांधने के लिए विभिन्न प्रकार के हेवी ड्यूटी क्लिप का उपयोग किया जाता है, जिनमें से एक सामान्य ई क्लिप है, जिसका आकार एक स्टब्बी पेपरक्लिप जैसा होता है। दूसरा एसकेएल टेंशन क्लैंप है, जो पूरी दुनिया में सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है। केपीओ क्लैंप और नाबला क्लिप जैसे अन्य का भी विभिन्न स्थितियों में उपयोग किया जाता है।

जांच भेजें

अब बात करो

विवरण

तकनीकी पैरामीटर

रेल फास्ट क्लिप फास्टनिंग सिस्टम

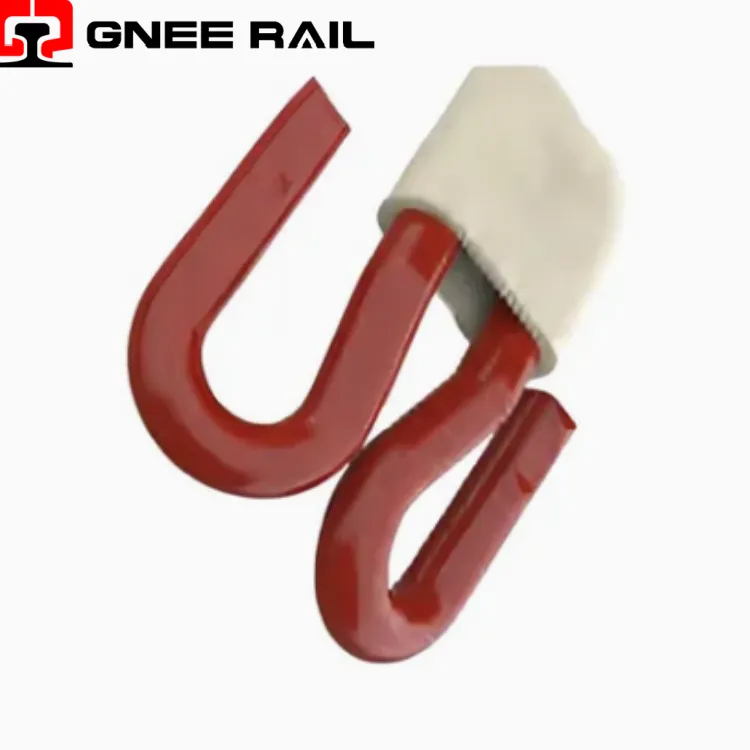

रेलवे फास्ट क्लिप एक हल्का इलास्टिक फास्टनर है जिसे कंक्रीट स्लीपरों पर त्वरित स्थापना के लिए डिज़ाइन किया गया है। इसका अनुकूलित आकार विशेष हाइड्रोलिक उपकरण के बिना मैन्युअल प्लेसमेंट की अनुमति देता है, जिससे ट्रैक निर्माण का समय काफी कम हो जाता है। टिकाऊ स्प्रिंग स्टील से निर्मित, क्लिप मेट्रो, लाइट रेल और औद्योगिक ट्रैक के लिए विश्वसनीय क्लैंपिंग बल प्रदान करता है। प्री{3}असेंबली विकल्प साइट परिनियोजन पर तेज़ी से सक्षम करते हैं। यह लागत प्रभावी समाधान उपयोग में आसानी के साथ प्रदर्शन को संतुलित करता है, जिससे यह उन परियोजनाओं के लिए आदर्श बन जाता है जहां गति और सरलता प्राथमिकताएं हैं।

तकनीकी निर्देश:

पैरामीटर	कीमत	टिप्पणी
सामग्री	60Si2Mn	स्प्रिंग स्टील
पैर की अंगुली लोड	7 – 10	के.एन.
नीचे को झुकाव	9 – 11	मिमी
इंस्टालेशन	हथौड़ा चलाना	किसी उपकरण की आवश्यकता नहीं
थकान	2 मिलियन	चक्र
कलई करना	एचडीजी या जिंक-फ्लेक	वैकल्पिक
रेल के प्रकार	50E1, 54E1	यूआईसी लाइट प्रोफाइल
वज़न	0.45 – 0.55	प्रति क्लिप किलो
मानक	एन 13481	अनुरूप

स्थापना एवं रखरखाव परिप्रेक्ष्य:

स्थापना के लिए हाइड्रोलिक उपकरणों के बिना केवल एक साधारण हथौड़े की आवश्यकता होती है।
कर्मचारी व्यक्तिगत रूप से प्रति घंटे तीन सौ से अधिक क्लिप लगा सकते हैं।
प्री-{0}}माउंटेड सिस्टम कार्य स्थल पर घटक प्रबंधन को समाप्त कर देते हैं।
त्वरित रेल परिवर्तन के लिए निष्कासन समान विधि का उपयोग करता है।
बाद में किसी टॉर्क जाँच या बल माप कदम की आवश्यकता नहीं है।
