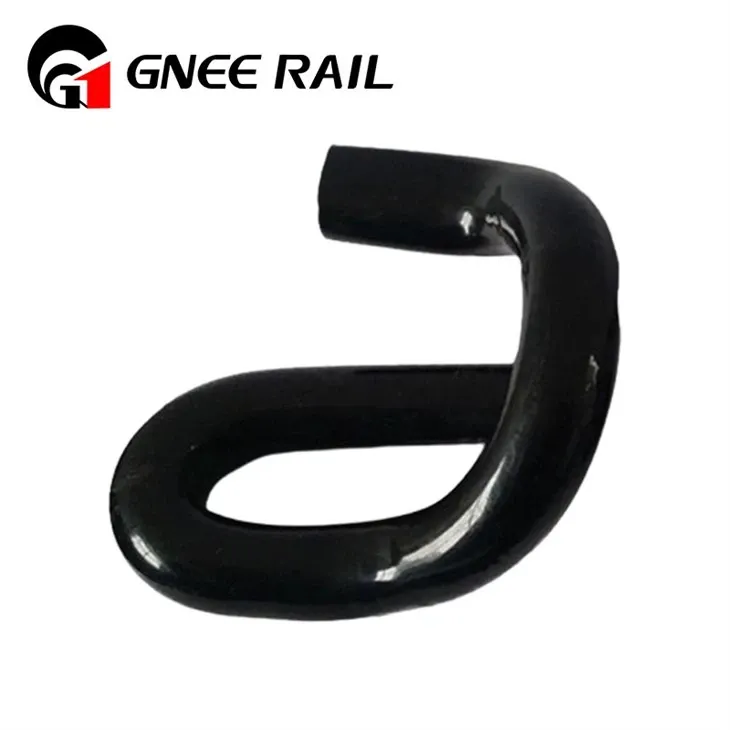

रेलवे ई क्लिप्स - कार्यात्मक वर्गीकरण और परिदृश्य {{1}अनुकूलित सुविधाएँ
| कार्यात्मक प्रकार | मॉडल कोड | तार का व्यास (मिमी) | कोर अनुकूलित डिजाइन | अनुप्रयोग परिदृश्य | मुख्य प्रदर्शन अनुकूलन | मैचिंग फास्टनर सहायक उपकरण | परिचालन सीमा |
|---|---|---|---|---|---|---|---|
| कंपन-डैम्पिंग ई क्लिप | ई-वीडी17 | 17 | दोहरी-पैर बफ़र संरचना; रबर-जड़ी हुई संपर्क सतह | शहरी मेट्रो (भूमिगत, 10-500 हर्ट्ज़ कंपन) | थकान जीवन 1.5×10⁷ चक्र से अधिक या उसके बराबर; कंपन क्षीणन 30% से अधिक या उसके बराबर | एंटी-कंपन रेल पैड (एसबीआर, 10मिमी); इंसुलेटेड बेस प्लेट | अधिकतम तापमान 65 डिग्री से कम या उसके बराबर; कोई अम्लीय वातावरण नहीं |
| कम -तापमान प्रतिरोधी ई क्लिप | ई-LT19 | 19 | कम -अस्थायी मिश्र धातु सामग्री; बढ़े हुए पैर की जड़ पट्टिका (आर =3मिमी) | ध्रुवीय/ठंडा पठारी रेलवे (-50 डिग्री ~10 डिग्री) | प्रभाव क्रूरता 75J (-50 डिग्री) से अधिक या उसके बराबर; कोई भंगुर फ्रैक्चर नहीं | शीत-प्रतिरोधी इन्सुलेटर (सिलिकॉन); फ्रॉस्ट-प्रूफ़ बोल्ट | न्यूनतम तापमान -55 डिग्री से अधिक या उसके बराबर; तेजी से तापमान परिवर्तन से बचें |
| उच्च-ई क्लिप लोड करें | ई-एचएल21 | 21 | मोटा तार (दीवार की मोटाई 7.5 मिमी); उच्च -शक्ति वाला स्टील कोर | भारी -ढुलाई माल ढुलाई (एक्सल लोड 40 टन से अधिक या उसके बराबर) | टो लोड 22-25kN; तन्य शक्ति 1650 एमपीए से अधिक या उसके बराबर | हेवी-ड्यूटी बेस प्लेट (Q460); उच्च -टॉर्क बोल्ट (एम27) | अधिकतम एक्सल लोड 45t से कम या उसके बराबर; नियमित टॉर्क जांच |
| पर्यावरण के अनुकूल ई क्लिप | ई-ECO16 | 16 | पुनर्नवीनीकरण 60Si2MnA स्टील; पानी आधारित कोटिंग | हरित रेलवे परियोजनाएँ (पर्यावरण-प्रमाणित) | पुनर्चक्रण दर 95% से अधिक या उसके बराबर; VOC उत्सर्जन 5g/m² से कम या उसके बराबर | पुनर्नवीनीकरण प्लास्टिक इन्सुलेटर; कम -कार्बन बोल्ट | कोटिंग अम्ल प्रतिरोधी नहीं है; इनडोर भंडारण |
| अल्ट्रा-पतली ई क्लिप | ई-यूटी14 | 14 | कॉम्पैक्ट प्रोफ़ाइल (ऊंचाई 30 मिमी); संकीर्ण उद्घाटन चौड़ाई (15 मिमी) | हल्की रेल/ट्राम (कम निकासी) | स्थापना बल 20N·m से कम या उसके बराबर; वजन 150 ग्राम/पीसी से कम या उसके बराबर | लो-प्रोफ़ाइल रेल पैड (ईवीए, 5मिमी); पतला-बेस इंसुलेटर | अधिकतम रेल वजन 30 किग्रा/मीटर से कम या उसके बराबर; कोई भारी बोझ नहीं |
रेलवे ई क्लिप्स - पूर्ण जीवनचक्र लागत और पर्यावरण अनुपालन
| मॉडल कोड | अपेक्षित सेवा जीवन (वर्ष) | आरंभिक खरीद लागत (USD/यूनिट) | वार्षिक रखरखाव लागत (USD/यूनिट) | कुल जीवनचक्र लागत (USD/यूनिट) | पर्यावरण अनुपालन | पुनर्चक्रण दर | कार्बन फुटप्रिंट (किलो CO₂/यूनिट) | अनुपालन प्रमाणपत्र |
|---|---|---|---|---|---|---|---|---|
| ई-वीडी17 | 8–10 | 12.5–15.0 | 1.8–2.5 | 27.0–35.0 | RoHS; पहुंच (कोई भारी धातु नहीं) | 90% | 3.2–3.8 | आईएसओ 14001; लीड संगत |
| ई-LT19 | 10–13 | 18.0–22.0 | 2.2–3.0 | 40.0–51.0 | RoHS; EN 61373 (कम-तापमान पर्यावरण) | 88% | 4.5–5.2 | आईएसओ 14001; आर्कटिक पर्यावरण मानक |
| ई-एचएल21 | 9–12 | 16.0–19.5 | 2.5–3.3 | 38.5–51.1 | RoHS; पहुंच (भारी-धातु मुक्त) | 92% | 4.1–4.8 | आईएसओ 14001; ग्रीन फ्रेट प्रमाणपत्र |
| ई-ECO16 | 7–9 | 10.0–12.0 | 1.5–2.0 | 20.5–28.0 | RoHS; पहुँचना; ईयू इकोलेबल | 98% | 1.8–2.3 | आईएसओ 14001; इकोलेबल; कार्बन न्यूट्रल |
| ई-यूटी14 | 6–8 | 8.5–10.5 | 1.2–1.8 | 16.3–24.9 | RoHS; पहुंच (कम वीओसी) | 95% | 2.5–3.0 | आईएसओ 14001; लाइट रेल इको स्टैंडर्ड |
