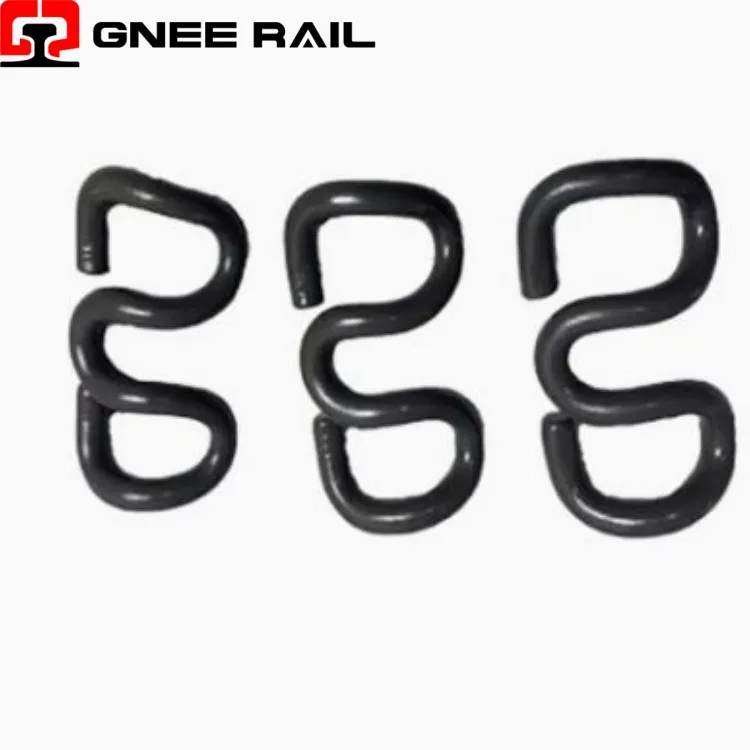

रेलएसकेएल क्लिप फास्टनिंग सिस्टम
एसकेएल क्लिप परिवार आधुनिक रेल परिवहन में बढ़ती मांगों के प्रति इंजीनियरिंग प्रतिक्रिया का प्रतिनिधित्व करता है। एसकेएल 12 से एसकेएल 24-स्केल तक प्रत्येक पुनरावृत्ति यातायात तीव्रता से मेल खाने के लिए सामग्री और ज्यामिति: भारी भार के लिए मोटा तार, अधिक विक्षेपण के लिए अनुकूलित वक्रता, विस्तारित थकान जीवन के लिए उन्नत धातु विज्ञान
तकनीकी निर्देश:
| पैरामीटर | एसकेएल 12 | एसकेएल 14 | एसकेएल 21 | एसकेएल 24 |
|---|---|---|---|---|
| तार का व्यास | 12 मिमी | 14 मिमी | 21 मिमी | 24 मिमी |
| टो लोड रेंज | 7-9 के.एन | 9-11 के.एन | 11-14 के.एन | 14-18 के.एन |
| सामग्री ग्रेड | 52SiCr5 | 52SiCr5 | 60Si2CrA | 60Si2CrA |
| थकान भरा जीवन | >3M चक्र | >3M चक्र | >5M चक्र | >5M चक्र |
| प्राथमिक अनुप्रयोग | हल्की रेल/मेट्रो | मिश्रित यातायात | उच्च-गति | भारी ढोना |
| इंस्टॉलेशन तरीका | मैनुअल लीवर | हाइड्रोलिक | हाइड्रोलिक | हाइड्रोलिक |
| प्रति पीस वजन | ~0.8 किग्रा | ~1.1 किग्रा | ~2.3 किग्रा | ~3.1 किग्रा |
स्थापना एवं रखरखाव परिप्रेक्ष्य:
- सतह डीकार्बराइजेशन को सख्ती से नियंत्रित किया जाता है<0.1mm depth to prevent fatigue crack initiation.
- सूक्ष्म स्तर पर सामग्री की अखंडता सुनिश्चित करने के लिए अल्ट्रासोनिक परीक्षण के माध्यम से समावेशन शुद्धता की निगरानी की जाती है।
- पूरे क्रॉस सेक्शन में संतुलित ताकत (1,400-1,600 एमपीए तन्यता) और लचीलेपन के लिए अनाज शोधन को अनुकूलित किया गया।
रखरखाव एवं परिचालन परिप्रेक्ष्य
- विक्षेपण के प्रति मिलीमीटर ऊर्जा भंडारण को अधिकतम करने के लिए पैर की लंबाई अनुपात की सटीक गणना की जाती है।
- लोड के तहत क्रमिक तनाव वितरण के लिए जड़ता का क्रॉस-अनुभागीय क्षण क्लिप की लंबाई के साथ बदलता रहता है।
- संपर्क सतह ज्यामिति बिंदु लोडिंग के बिना समान दबाव हस्तांतरण के लिए रेल फुट त्रिज्या से सटीक रूप से मेल खाती है।
- तटस्थ अक्ष स्थिति 150% डिज़ाइन विक्षेपण तक अत्यधिक भार की घटनाओं के बाद पूर्ण लोचदार पुनर्प्राप्ति सुनिश्चित करती है।
