विवरण
तकनीकी पैरामीटर

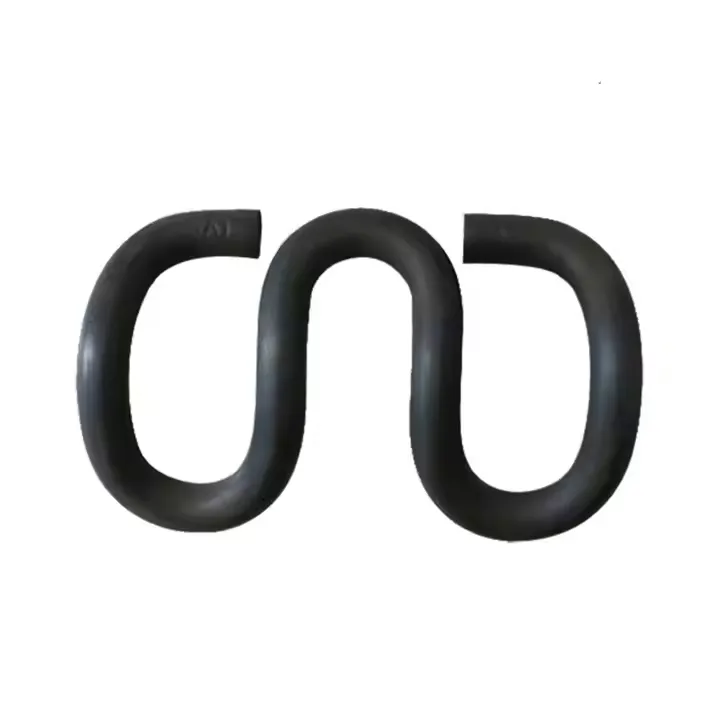

रेलवे एसकेएल क्लिप्स - मॉडल वर्गीकरण और ट्रैक सिस्टम संगतता
| एसकेएल मॉडल | तार का व्यास (मिमी) | लागू ट्रैक प्रकार | संगत रेल (किलो/मीटर) | मुख्य आयाम (मिमी) | फास्टनर घटकों का मिलान | इंस्टालेशन टॉर्क (N·m) | सैद्धांतिक वजन (जी/पीसी) |
|---|---|---|---|---|---|---|---|
| एसकेएल 1 | 13 | क्षेत्रीय यात्री रेलवे | 43, 50 (यूआईसी 54) | ऊंचाई: 38; खुलने की चौड़ाई: 18; पैर की मोटाई: 5.2 | बेस प्लेट (Q235); रेल पैड (ईपीडीएम, 8 मिमी) | 35–45 | 480 |
| एसकेएल 3 | 13 | भारी माल ढुलाई रेलवे | 60 (यूआईसी 60), 75 | ऊंचाई: 42; खुलने की चौड़ाई: 20; पैर की मोटाई: 5.5 | हेवी-ड्यूटी बेस प्लेट (Q345); शॉक अवशोषक पैड (एसबीआर, 10मिमी) | 45–55 | 490 |
| एसकेएल 12 | 14 | शहरी मेट्रो (मुख्य लाइन) | 50, 60 (जीबी मानक) | ऊंचाई: 40; खुलने की चौड़ाई: 19; पैर की मोटाई: 5.8 | इंसुलेटेड बेस प्लेट (PA66+GF30); इन्सुलेटर (सिरेमिक, 5 मिमी) | 40–50 | 530 |
| एसकेएल 14 | 14 | हाई-स्पीड रेल (250-300किमी/घंटा) | 60 (यूआईसी 60), सीआरएच रेल | ऊंचाई: 45; खुलने की चौड़ाई: 21; पैर की मोटाई: 6.0 | परिशुद्धता बेस प्लेट (Q355B); उच्च -लोचदार पैड (सिलिकॉन, 6 मिमी) | 50–60 | 580 |
| एसकेएल 24 | 12 | खनन रेलवे | 30, 43 (भारी-ड्यूटी) | ऊँचाई: 35; खुलने की चौड़ाई: 17; पैर की मोटाई: 4.8 | संक्षारणरोधी बेस प्लेट (गर्म-डिप गैल्वेनाइज्ड); पहनने के लिए प्रतिरोधी पैड (नायलॉन, 7 मिमी) | 30–40 | 420 |
रेलवे एसकेएल क्लिप्स - सामग्री प्रक्रिया और प्रदर्शन सत्यापन
| सामग्री ग्रेड | रासायनिक संरचना (मुख्य तत्व, वजन%) | विनिर्माण प्रक्रिया | सतह का उपचार | प्रदर्शन परीक्षण आइटम | परीक्षण मानक | स्वीकृति मानदंड |
|---|---|---|---|---|---|---|
| 60Si2MnA | सी: 0.56-0.64; सी: 1.50-2.00; एमएन: 0.60-0.90 | तार खींचना → ठंडा झुकना → शमन (860-880 डिग्री) + तड़का लगाना (420-440 डिग्री) | हॉट-डिप गैल्वनाइजिंग (80μm से अधिक या उसके बराबर) | 1. लोचदार विरूपण; 2. थकान भरा जीवन | जीबी/टी 1222; जीबी/टी 3075 | 1. स्थायी विकृति 0.5 मिमी (5000 चक्र) से कम या उसके बराबर; 2. थकान जीवन 10⁷ चक्र से अधिक या उसके बराबर |
| 55SiMnMo | सी: 0.52-0.60; सी: 0.60-0.90; एमएन: 1.00-1.30; मो: 0.15-0.25 | गर्म फोर्जिंग → आकार देना → शमन (850-870 डिग्री) + तड़का लगाना (400-420 डिग्री) | डैक्रोमेट कोटिंग (12μm से अधिक या उसके बराबर) | 1. तन्य शक्ति; 2. संक्षारण प्रतिरोध | दीन 17221; आईएसओ 9227 | 1. तन्य शक्ति 1450MPa से अधिक या उसके बराबर; 2. नमक स्प्रे 600h से अधिक या उसके बराबर (कोई लाल जंग नहीं) |
| एआईएसआई 9260 | सी: 0.56-0.64; सी: 1.80-2.20; एमएन: 0.70-1.00 | सटीक कोल्ड रोलिंग → सीएनसी झुकना → तनाव से राहत (380-400 डिग्री) | जिंक -निकल चढ़ाना (10-12μm) | 1. कठोरता; 2. प्रभाव कठोरता | एएसटीएम ए913; एएसटीएम ई23 | 1. कठोरता एचआरसी 46-51; 2. प्रभाव क्रूरता 55J से अधिक या उसके बराबर (-20 डिग्री) |
| SUP9 | सी: 0.56-0.64; सी: 1.50-2.00; एमएन: 0.60-0.90 | तार खींचना → ताप उपचार → झुकना → शॉट पीनिंग | ब्लैक ऑक्साइड + तेल कोटिंग | 1. सतह का खुरदरापन; 2. आयामी सहिष्णुता | जेआईएस जी4801; जेआईएस बी0601 | 1. सतह खुरदरापन Ra 3.2μm से कम या उसके बराबर; 2. आयाम विचलन ±0.3मिमी |
gnee-पेशेवर आपूर्तिकर्ता
