रेल ई क्लिप बन्धन प्रणाली

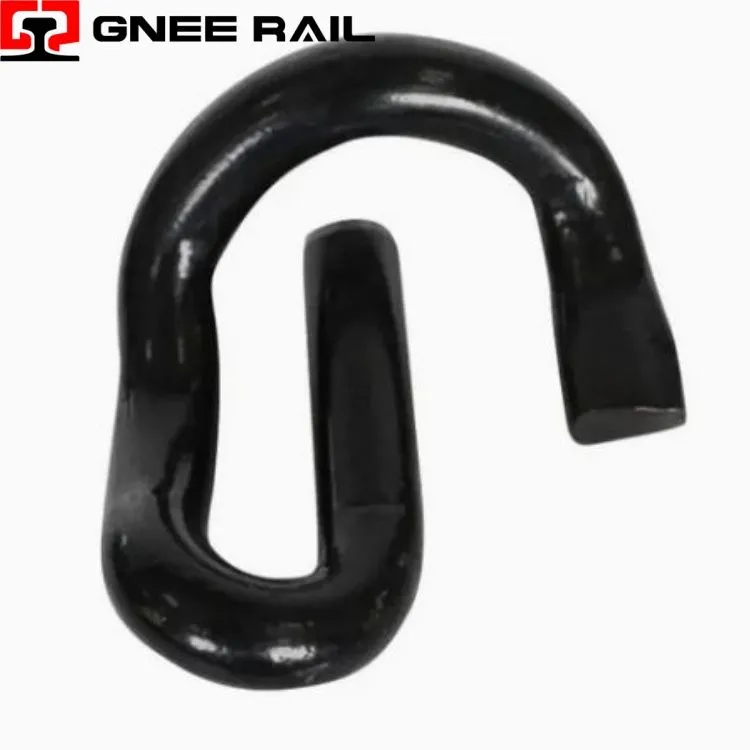

रेलवे ई क्लिप एक लचीला स्टील फास्टनर है जिसे आधुनिक ट्रैक सिस्टम में कंक्रीट स्लीपरों तक रेल सुरक्षित करने के लिए इंजीनियर किया गया है। उच्च - ग्रेड स्प्रिंग स्टील से निर्मित, इसकी विशिष्ट ई - आकार की प्रोफ़ाइल गतिशील ट्रैक आंदोलनों को समायोजित करते हुए सटीक क्लैंपिंग बल प्रदान करती है। यह क्लिप विशेष उपकरणों के बिना तेजी से स्थापना और हटाने में सक्षम बनाता है। इसका सिद्ध डिज़ाइन दुनिया भर में मेनलाइन, पारगमन और भारी ढुलाई अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
तकनीकी निर्देश:
| पैरामीटर | विनिर्देश |
|---|---|
| उत्पाद का प्रकार | रेलवे ई क्लिप - इलास्टिक रेल फास्टनर |
| सामग्री ग्रेड | 60Si2Mn / 51CrV4 / स्प्रिंग स्टील समकक्ष |
| सतही समापन | ई-कोट / जिंक फ्लेक / जियोमेट / फॉस्फेटिंग |
| तार का व्यास | 14 मिमी - 16 मिमी (0.55 - 0.63 इंच) |
| शिकंजे का बल | 8-14 केएन प्रति क्लिप (सिस्टम पर निर्भर) |
| लोचदार विक्षेपण | 10 - 14 मिमी कार्य सीमा |
| थकान भरा जीवन | बिना फ्रैक्चर के 5 मिलियन चक्र से अधिक या उसके बराबर |
स्थापना एवं रखरखाव परिप्रेक्ष्य:
- संतुलित स्प्रिंग बल वितरण के लिए ई-आकार बनाने वाली तीन समानांतर टांगें।
- विक्षेपण के दौरान तनाव एकाग्रता को न्यूनतम करने के लिए घुमावदार संक्रमण क्षेत्रों को शामिल किया गया है।
- दोनों ओर से समान स्थापना को सक्षम करते हुए सममित ज्यामिति के साथ डिज़ाइन किया गया।
- स्थायी विकृति से पहले अधिकतम लोचदार यात्रा प्राप्त करने के लिए अनुकूलित पैर लंबाई अनुपात।
- परिशुद्धता से निर्मित बीयरिंग बिंदुओं के माध्यम से रेल फुट पर लगातार संपर्क दबाव प्रदान करता है।
रखरखाव एवं परिचालन परिप्रेक्ष्य
- प्री-टेंशनिंग उपकरण की आवश्यकता के बिना सरल लीवर टूल का उपयोग करके स्थापित किया गया।
- उसी निष्कर्षण उपकरण का उपयोग करके रखरखाव के दौरान तुरंत हटा दिया गया।
- दूरस्थ ट्रैक स्थानों के लिए उपयुक्त मैन्युअल इंस्टॉलेशन को समायोजित करता है।
- उच्च मात्रा वाली निर्माण परियोजनाओं के लिए यंत्रीकृत अनुप्रयोग का समर्थन करता है।
- दृश्य क्लिप संरेखण के माध्यम से उचित बैठने की दृश्य सत्यापन की अनुमति देता है।
