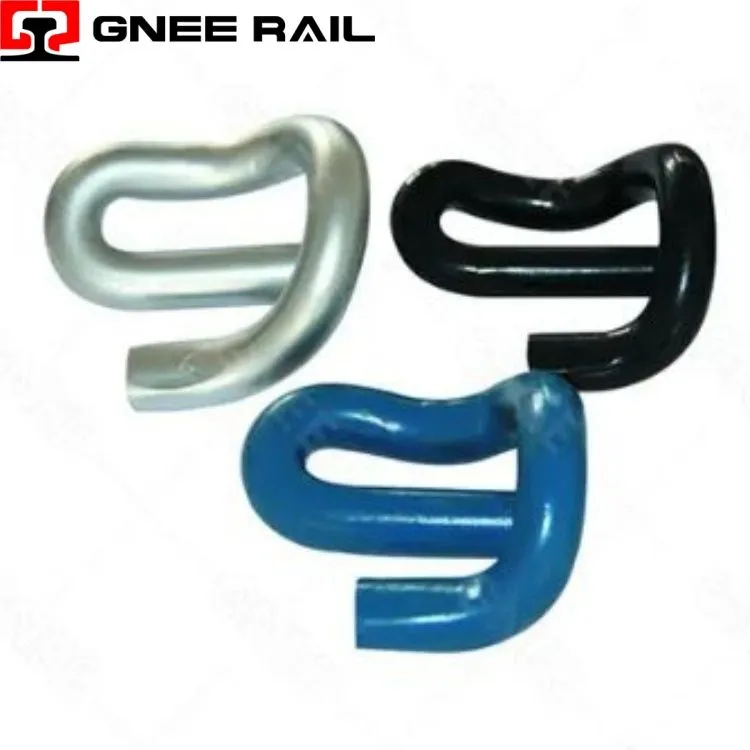

↵रेल ई क्लिप फास्टनिंग सिस्टम
एक रेलवे E-क्लिप एक हैटेंशन्ड स्प्रिंग स्टील फास्टनिंग डिवाइसजो रेल फुट को स्लीपर कंधे तक सुरक्षित करता हैलोचदार विक्षेपण और मरोड़ प्रतिरोध-अपने लिए रेल फास्टनरों में अद्वितीयक्लैम्पिंग बल को स्वयं समायोजित करनायह गतिशील भार के तहत बढ़ता हैएकल-घटक स्थापनामूल रूप में किसी अलग नट, बोल्ट या इंसुलेटर की आवश्यकता नहीं है, और इसकीसार्वभौमिक खंड ज्यामितिजो कि 30+ रेल प्रोफाइलों में कंक्रीट और स्टील दोनों प्रकार के स्लीपरों को समायोजित करता है; दृश्य समानता के बावजूद, E-क्लिप वेरिएंट मौलिक रूप से भिन्न हैंबार व्यास, पैर की अंगुली का भार, थकान वर्ग और संक्षारण संरक्षण, जो कि क्रॉस -मानक प्रतिस्थापन को समय से पहले गेज चौड़ीकरण का एक प्रमुख कारण बनाता है।
तकनीकी निर्देश:
| प्रकार | बार व्यास | नाममात्र पैर की अंगुली भार | अधिकतम विक्षेपण | कोटिंग उपयुक्तता | विशिष्ट सीमा |
|---|---|---|---|---|---|
| पीआर601 | 18 मिमी | 7.5-8.5 के.एन | 12 मिमी | एचडीजी, डैक्रोमेट | केवल हल्की रेल;<22.5t axle |
| पीआर401 | 20 मिमी | 9.0–10.5 केएन | 15 मिमी | डैक्रोमेट, जियोमेट | एचडीजी निषिद्ध (भंगुरता जोखिम) |
| एफसी1504 | 20 मिमी | 10.0–11.5 केएन | 16 मिमी | जियोमेट, जिंक-फ्लेक | भारी ढोना; 40t सक्षम |
| e2009 | 20 मिमी | 9.0 केएन ± 0.5 | 14 मिमी | ब्लैक ऑक्साइड, डैक्रोमेट | चीनी मानक; वेब मोटाई विशिष्ट |
| एसकेएल-ई टाइप करें-क्लिप | 18-20 मिमी | 12-18 के.एन | 10-14 मिमी | एचडीजी (केवल 18 मिमी से कम या उसके बराबर) | पेंड्रोल कंधों के साथ विनिमेय नहीं |
| स्टेनलेस स्टील | 20 मिमी | 8.5-9.5 के.एन | 15 मिमी | कोई आवश्यकता नहीं | 316एल ग्रेड; 50+ वर्ष तटीय जीवन; 30% अधिक लागत |
प्रदर्शन रेंज:
भार आनुपातिकता को बाध्य करें- निश्चित क्लैंप बल के साथ स्क्रू स्पाइक्स के विपरीत, ई-क्लिप टो लोडपहिया मार्ग के तहत 15-25% बढ़ जाता हैरेल पैर विक्षेपण के कारण. यह स्वतः कसने की क्रिया भारी धुरा भार के तहत रेंगने का प्रतिरोध करती है।
मरोड़ किरण सिद्धांत- क्लिप एक के रूप में कार्य करता हैपूर्व-तनावग्रस्त मरोड़ पट्टी, कैंटिलीवर स्प्रिंग नहीं। स्थापना के दौरान मुड़ा हुआ पैर मोड़ त्रिज्या में ऊर्जा संग्रहीत करता है, सीधे खंड में नहीं। यह तनाव को दूर करता है और ब्रैकट डिज़ाइन की तुलना में थकान को तीन गुना बढ़ा देता है।
कंधे इंटरेक्शन कोण- क्लैम्पिंग बल वेक्टर हैलंबवत नहीं. पैर का अंगूठा 38 डिग्री -42 डिग्री पर रेल पैर से संपर्क करता है, जिससे निर्माण होता हैक्षैतिज घटकजो रेल को गेज फेस पर दबाता है। अपर्याप्त कोण → पार्श्व विस्थापन; अत्यधिक कोण → पैर का अंगूठा भार के नीचे उठता है।
रखरखाव एवं परिचालन परिप्रेक्ष्य
- ब्लैक ऑक्साइड + तेल- सबसे कम लागत, सूखी गिट्टी में 3-8 साल का जीवन। ऑक्साइड परत प्रदान करती हैकोई कैथोडिक सुरक्षा नहीं; एक बार टूट जाने पर, आधार धातु 0.1-0.2 मिमी/वर्ष की गति से संक्षारित हो जाती है। सुरंगों, तटीय या गीले ट्रैक के लिए अनुपयुक्त।
- डैक्रोमेट/जियोमेट- 12-20 वर्ष का जीवन।जिंक -एल्यूमीनियम फ्लेक कोटिंग, 8-12 µm मोटाई। कोई हाइड्रोजन उत्सर्जन जोखिम नहीं. अधिकतम सेवा तापमान 300 डिग्री (रेलवे के लिए असीमित)। उच्च गति और मिश्रित यातायात के लिए पसंदीदा।
- हॉट-डिप गैल्वनाइजिंग (एचडीजी)- 25-40 वर्ष का जीवन।बार व्यास 18 मिमी से कम या उसके बराबर तक सीमित. मोटा भाग (20 मिमी) जिंक स्नान से निकासी के दौरान भंगुर क्वेंच क्रैकिंग का जोखिम रखता है। विशिष्टता के लिए उत्पादन नमूनों के प्रभाव परीक्षण की आवश्यकता होती है।
↵रेल क्लैंप बन्धन प्रणाली
यह रिपोर्ट उन पर ध्यान केंद्रित करते हुए रेलवे क्लैंप सिस्टम की एक संक्षिप्त तकनीकी जांच प्रदान करती हैअस्थायी/गैर{{0}स्थायी कार्य, आपातकालीन भार{{1}स्थानांतरण यांत्रिकी, और गैर{{2}मानक रेल खंडों के साथ अनुकूलता. विश्लेषण जानबूझ कर इलास्टिक क्लिप (ई-क्लिप, एसकेएल, फास्टक्लिप, नाबला), स्क्रू स्पाइक्स, या डॉग स्पाइक्स के संबंध में पूर्व चर्चाओं के साथ ओवरलैप होने से बचता है। फोकस यहीं हैव्यावहारिक और विशिष्ट: पटरी से उतरने की रिकवरी, रेल टूटने की आपात स्थिति, और क्रेन रेल/पोर्ट अनुप्रयोग।
तकनीकी निर्देश:
| प्रकार | प्राथमिक अनुप्रयोग | रेल अनुभाग अनुकूलता | क्लैंपिंग तंत्र | विशिष्ट दृश्य विशेषता | सामान्य ग़लती-चयन |
|---|---|---|---|---|---|
| जीटीआर-1/एमसीटी (आपातकालीन) | रेल ब्रेक ब्रिजिंग | यूआईसी54, यूआईसी60, 115आरई, 136आरई | सेंट्रल ब्रिज प्लेट + डुअल टो क्लैंप | लंबी केंद्रीय प्लेट फ्रैक्चर फैलाती है; चार-बोल्ट विन्यास | स्थायी क्लिप के रूप में उपयोग किया जाता है (गलत - के लिए साप्ताहिक पुन: {{1} टॉर्क की आवश्यकता होती है) |
| क्रेन रेल क्लैंप (एफपीए/एफपीडी) | बंदरगाह/औद्योगिक क्रेन रेल | ए100, ए120, ए150, एएससीई 171/175 | रेल हेड के पार्श्व -जबड़े का जुड़ाव | रेल सिर को क्लैंप करता है, पैर को नहीं; कोई स्लीपर फिक्सेशन नहीं | मेनलाइन के लिए निर्दिष्ट (अपर्याप्त पार्श्व संयम) |
| इंसुलेटेड ब्लॉक ज्वाइंट क्लैंप | इंसुलेटेड रेल जोड़ | यूआईसी54, यूआईसी60 | ढांकता हुआ विभाजक प्लेटें + तनाव बोल्ट | दृश्यमान फाइबरग्लास/एपॉक्सी इन्सुलेशन परतें | मानक क्लैंप स्थापित -सिग्नल सर्किट विफलता |
| बफ़र स्टॉप क्लैंप (स्लाइडिंग) | प्रभाव ऊर्जा अवशोषण | यूआईसी54, यूआईसी60 | कैलिब्रेटेड स्लिप तनाव | लम्बे बोल्ट छेद; संकेतक पहनें | फिक्स्ड क्लैंप स्थापित किया गया है, कोई स्लाइडिंग फ़ंक्शन नहीं है |
| अस्थायी निर्माण क्लैंप | ठेकेदार मंचन | सभी समतल-निचले खंड | सरल यू-आकार + एकल केंद्रीय बोल्ट | न्यूनतम डिज़ाइन; कोई रेल फुट कंटूरिंग नहीं | स्थायी ट्रैक में प्रयुक्त (इंडेंटेशन क्षति) |
प्रदर्शन रेंज:
रेल ब्रेक आपातकालीन क्लैंपिंग (यातायात बहाली):
टूटी हुई रेल या वेल्ड विफलता के बाद, फ्रैक्चर साइट पर टेंशन क्लैंप (उदाहरण के लिए, जीटीआर -1, एमसीटी) लगाए जाते हैं।भार अंतरण क्षमता: 80-120 kNप्रति क्लैंप जोड़ी. 20 किमी/घंटा मार्ग को तुरंत बहाल करता है। 24-72 घंटों के भीतर स्थायी मरम्मत हो जाती है।
पटरी से उतरने की रिकवरी और पुनः रेलिंग परिचालन:
क्रेन रीरेलिंग के दौरान स्लीपरों के लिए क्लैंप सुरक्षित रेलिंग। भार उठाने (200 टन तक) के तहत ट्रैक शिफ्ट को रोकता है। पटरी से उतरने वाले क्षेत्र के माध्यम से 2 मीटर के अंतराल पर लागू किया गया। पहिए पटरी पर आने के बाद हटा दिए गए।
रखरखाव एवं परिचालन परिप्रेक्ष्य
- स्थापना एवं निष्कासन गति (आपातकालीन संदर्भ):
- मैनुअल क्लैंप स्थापना:30-60 सेकंडइम्पैक्ट रिंच या रैचेट सॉकेट का उपयोग करना। हाइड्रोलिक क्लैंप अनुप्रयोग:15-20 सेकंड. गति महत्वपूर्ण है -रेल ब्रेक कब्जे वाली खिड़कियां औसतन 45-60 मिनट।
- बोल्ट तनाव प्रतिधारण (साप्ताहिक रे-टॉर्किंग):
- क्लैंप बोल्ट क्लैंपिंग बल पर निर्भर करते हैं, स्प्रिंग ज्यामिति पर नहीं। कंपन का कारण बनता हैप्रति सप्ताह 10-15% टॉर्क हानियातायात के अंतर्गत. निरंतर उपयोग के लिए साप्ताहिक पुन:-टॉर्किंग अनिवार्य है। 4-6 सप्ताह के बाद, थ्रेड गैलिंग का जोखिम बढ़ जाता है-क्लैंप हटा दिए जाते हैं और उनकी मरम्मत की जाती है।
