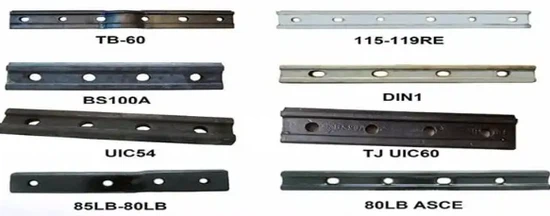

A रेल मछली प्लेटएक संयुक्त सुदृढीकरण तत्व है जिसे रेल कनेक्शन पर संरेखण और कठोरता बनाए रखने के लिए डिज़ाइन किया गया है जहां दो रेल की लंबाई मिलती है। यह संयुक्त खंडों पर स्थिर पहिया मार्ग सुनिश्चित करता है।जीएनईई रेलवैकल्पिक संक्षारण संरक्षण उपचार के साथ जीबी 8-60 किग्रा/मीटर रेल, यूआईसी रेल, डीआईएन536 और क्यूयू क्रेन रेल, जेआईएस रेल अनुभाग, एएस1085 प्रोफाइल, बीएस11 मानकों और एरेमा/एएससीई सिस्टम के लिए उपयुक्त फिश प्लेट की आपूर्ति करता है।
रेल जोड़ का क्या कार्य है?
एक रेल जोड़ (या फिशप्लेट) थर्मल विस्तार और संकुचन की अनुमति देते हुए ट्रेनों के लिए एक सतत, चिकनी और सुरक्षित सवारी सतह प्रदान करने के लिए दो रेल सिरों को जोड़ता है। वे पटरी से उतरने को रोकने के लिए क्षैतिज और ऊर्ध्वाधर संरेखण बनाए रखते हैं, ऊर्ध्वाधर भार को स्लीपरों में स्थानांतरित करते हैं, और, कुछ मामलों में, ट्रैक सर्किट के लिए विद्युत निरंतरता की सुविधा प्रदान करते हैं।
रेल जोड़ के मुख्य कार्य:
- संरचनात्मक निरंतरता:सतत ट्रैक बनाने के लिए रेल सिरों को सुरक्षित रूप से जोड़ता है।
- विस्तार/संकुचन प्रबंधन:तापमान भिन्नता के कारण रेल की सुरक्षित, मामूली आवाजाही की अनुमति देता है, जिससे बकलिंग या अंतराल को रोका जा सकता है।
- लोड स्थानांतरण:ट्रेन के पहियों से जोड़ के आर-पार स्लीपरों तक ऊर्ध्वाधर, नीचे की ओर दबाव स्थानांतरित करता है।
- संरेखण रखरखाव:पटरी से उतरने से रोकने के लिए रेल को लंबवत और क्षैतिज रूप से संरेखित रखता है।
- इलेक्ट्रिकल कंडक्टीविटी:सिग्नल वाले ट्रैक में, विशेष इंसुलेटेड जोड़ सिग्नलिंग के लिए ट्रैक सर्किट बनाए रखते हैं।
- संक्रमण:समझौता जोड़ विभिन्न प्रोफाइल या वजन की रेल को जोड़ते हैं।
फिश प्लेट्स का चयन और रखरखाव कैसे करें?
फिश प्लेटों के चयन और रखरखाव में सामग्री और डिज़ाइन (उदाहरण के लिए, मानक, इंसुलेटेड, या जॉगल) को विशिष्ट रेल प्रकार, भार और पर्यावरणीय स्थितियों (जैसे संक्षारक तटीय क्षेत्रों) से मेल खाना शामिल है। उचित रखरखाव के लिए दरारों के लिए नियमित निरीक्षण, बोल्ट की मजबूती सुनिश्चित करना और घिसाव को कम करने के लिए जोड़ों को चिकनाई देना आवश्यक है।
फिश प्लेट्स का चयन कैसे करें?
- रेल प्रोफ़ाइल का मिलान करें:यह सुनिश्चित करने के लिए कि फिश प्लेट रेल वेब पर फिट बैठती है, सटीक रेल वजन और प्रोफ़ाइल (उदाहरण के लिए, AREMA 115RE) की पहचान करें।
| मानक | प्रकार | लंबाई/व्यास | वज़न/सामग्री | |
| एरेमा 2007 | 115आरई | 4 छेद-24" | 17.04 किग्रा | 45# रसायन |
| 115आरई | 6 छेद-36" | 25.56 किग्रा | संघटन(%): | |
| 132-136आरई | 4 छेद-24" | 17.75 किग्रा | C: 0.42-0.50 | |
| 132-136आरई | 6 छेद-36" | 26.63 किग्रा | एमएन: 0.50-0.80 | |
| यूआईसी864 | यूआईसी60 | 4 छेद-630/Φ26 | 18.07 किग्रा | सी: 0.17-0.37 |
| यूआईसी60 | 4 छेद-600/Φ28 | 17.47 किग्रा | सीआर: 0.25 से कम या उसके बराबर | |
| यूआईसी60 | 4 छेद-630/Φ25 | 18.1 किग्रा | पी: 0.035 से कम या उसके बराबर | |
| यूआईसी54 | 4 छेद | 14.34 किग्रा | एस: 0.035 से कम या उसके बराबर | |
| यूआईसी54 | 6 छेद-800 | 19.94 किग्रा | ||
| बीएस 47-1 | बीएस75आर | 4 छेद | 6.56 किग्रा | |
| बीएस60ए | 4 छेद | 5.61 किग्रा | ||
| बीएस80ए | 4 छेद | 6.5 किलोग्राम | ||
| बीएस90ए | 685.8/Φ26 | 13.23 किग्रा | 50# रसायन | |
| बीएस90ए | 792.9/Φ26.2 | 15.34 किग्रा | संघटन(%): | |
| बीएस100ए | 4 छेद | C: 0.62-0.70 | ||
| 90/91एलबी | 4 छेद | 18.08 किग्रा | एमएन: 0.50-0.80 | |
| 90/91एलबी | 6 छेद | 19.9 किग्रा | सी: 0.17-0.37 | |
| जैसा | 50 किलो | 4 छेद | 14.3 किग्रा | सीआर: 0.25 से कम या उसके बराबर |
| 50 किलो | 6 छेद | 19.5 किग्रा | पी: 0.035 से कम या उसके बराबर | |
| S49 | 4 छेद | 9.71 किग्रा | एस: 0.035 से कम या उसके बराबर |
- परिचालन वातावरण पर विचार करें:उच्च संक्षारण क्षेत्रों के लिए स्टेनलेस स्टील का उपयोग करें, या विशिष्ट स्थितियों के लिए मानक रोल्ड/फोर्ज्ड स्टील का उपयोग करें।
- लोड आवश्यकताएँ निर्धारित करें:भारी माल ढुलाई के लिए उच्च शक्ति वाले मिश्र धातु इस्पात की सिफारिश की जाती है, जबकि हल्की, सिंथेटिक, या इंसुलेटेड प्लेटें हल्के यातायात या विशेष, विद्युतीकृत पटरियों के लिए उपयुक्त होती हैं।
- संयुक्त प्रकार का चयन करें:बेहतर भार वितरण के लिए मानक (बट) जोड़ों या लैप ज्वाइंट फिश प्लेटों में से चुनें जो रेल सिरों को ओवरलैप करते हैं।
- मानक सत्यापित करें:सुनिश्चित करें कि उत्पाद विशिष्ट तन्यता ताकत, बढ़ाव और कठोरता आवश्यकताओं जैसे उद्योग मानकों को पूरा करता है।
फिश प्लेट्स का रखरखाव कैसे करें?
- नियमित निरीक्षण:कम से कम हर 3-6 महीने में दरारें, विरूपण और टूट-फूट की जाँच करें। बोल्ट छेद के आसपास के क्षेत्रों पर विशेष ध्यान दें।
- बोल्ट की जकड़न:जोड़ों की विफलता को रोकने के लिए, निर्दिष्ट मानों पर बोल्ट की जांच करने और उन्हें फिर से कसने के लिए टॉर्क रिंच का उपयोग करें।
- स्नेहन:प्लेट और रेल के बीच घर्षण और घिसाव को कम करने के लिए मछली पकड़ने की सतह पर नियमित रूप से ग्रीस लगाएं। जोड़ों को अत्यधिक कठोर होने से बचाने के लिए विशेष स्नेहक का उपयोग करें।
- साफ़-सफ़ाई:उचित फिटिंग सुनिश्चित करने के लिए, विशेष रूप से संक्षारक वातावरण में, मलबे, गंदगी और जंग को हटा दें।
- प्रतिस्थापन अनुसूची:घिसी हुई या टूटी हुई फिश प्लेटों को तुरंत बदलें। कठिन परिस्थितियों में, हर 5-10 साल में नियोजित प्रतिस्थापन सामान्य है।
2008 में स्थापित,जीएनईई रेलरेलवे घटकों का एक अग्रणी वैश्विक निर्माता और आपूर्तिकर्ता है, जो उच्च गुणवत्ता में विशेषज्ञता रखता हैरेल मछली प्लेटें(संयुक्त बार/स्प्लिस बार) मजबूत उत्पादन क्षमता और वैश्विक सेवा क्षमताओं के साथ।
हमारा रेल फिश प्लेट पोर्टफोलियो व्यापक है और यूआईसी, एरेमा, बीएस, डीआईएन और जीबी सहित अंतरराष्ट्रीय मानकों के अनुरूप है, जिसमें हल्की रेल (8किग्रा-30किग्रा), भारी रेल (38किग्रा-75किग्रा), और क्रेन रेल (क्यू70-क्यू120) सिस्टम शामिल हैं। हम विभिन्न प्रकार की पेशकश करते हैं जैसे कि इंसुलेटेड जॉइंट बार, उभरी हुई फिश प्लेट और कॉम्प्रोमाइज रेल जॉइंट्स, सटीक विशिष्टताओं (4 {{18 }} होल / 6-होल, 24-इंच / 36-इंच) के साथ, उत्कृष्ट यांत्रिक प्रदर्शन सुनिश्चित करते हैं। हम आईएसओ 9001: 2015 प्रमाणन, एक इन-हाउस निरीक्षण केंद्र और एसजीएस और बीवी द्वारा तीसरे पक्ष के ऑडिट द्वारा समर्थित सख्त गुणवत्ता नियंत्रण को बनाए रखते हैं। हमारी वन-स्टॉप सेवा में ग्राहकों की परियोजना आवश्यकताओं के अनुरूप अनुकूलन, उत्पादन, पैकेजिंग और बिक्री के बाद का समर्थन शामिल है।
