↵रेल फिशप्लेट बन्धन प्रणाली

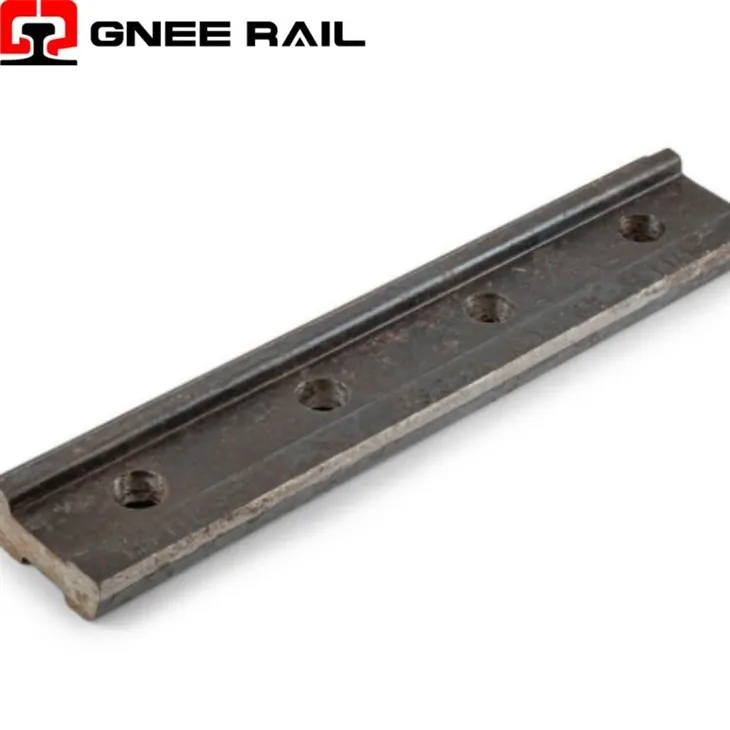

रेलवे फिशप्लेट (जिसे ज्वाइंट बार या स्प्लिस बार के रूप में भी जाना जाता है) एक महत्वपूर्ण संरचनात्मक घटक है जिसका उपयोग रेल जोड़ पर दो रेल सिरों को एक साथ जोड़ने के लिए किया जाता है। मध्यम या उच्च कार्बन स्टील से निर्मित, इसमें सममित धातु प्लेटों की एक जोड़ी होती है जो प्रत्येक रेल के वेब (साइड) पर बोल्ट की जाती है, जिससे एक यांत्रिक स्प्लिस बनता है जो आसन्न रेल खंडों के बीच भार स्थानांतरित करता है।
तकनीकी निर्देश:
| पहलू | मानक फिशप्लेट | फिशप्लेट से समझौता करें | जॉगल्ड फिशप्लेट |
|---|---|---|---|
| बेसिक कार्यक्रम | समान रेल खंडों को जोड़ना | विभिन्न रेल प्रोफाइलों/अनुभागों को जोड़ना | रेल की ऊंचाई के अंतर को समायोजित करना |
| सामग्री की संरचना | सुरक्षात्मक कोटिंग के साथ मध्यम -कार्बन स्टील | विशेष रूप से प्रोफाइल किया गया माध्यम -कार्बन स्टील | ऑफसेट डिज़ाइन के साथ जाली स्टील |
| विद्युत गुण | प्रवाहकीय | प्रवाहकीय | प्रवाहकीय |
| विशिष्ट अनुप्रयोग | सामान्य रेल जोड़, अस्थायी मरम्मत | विभिन्न रेल प्रकारों के बीच संक्रमण क्षेत्र | लेवल क्रॉसिंग पर रेल की ऊंचाई में परिवर्तन |
| रखरखाव फोकस | बोल्ट की जकड़न, दरार का पता लगाना, पहनने की निगरानी | संरेखण निगरानी, पहनने के पैटर्न का अवलोकन | ऊंचाई अंतर निगरानी, बोल्ट सुरक्षा |
| स्थापना जटिलता | मध्यम | उच्च (सटीक संरेखण की आवश्यकता है) | मध्यम |
| सामान्य रेल अनुकूलता | केवल मेल खाने वाले रेल खंड | दो अलग-अलग रेल खंड | ऊँचाई के अंतर वाली रेलें |
कार्यात्मक एवं इंजीनियरिंग परिप्रेक्ष्य
स्ट्रक्चरल लोड ट्रांसफर ब्रिज: मुख्य उपयोगिता एक यांत्रिक पुल बनाना है जो दो रेल सिरों के बीच ऊर्ध्वाधर, पार्श्व और अनुदैर्ध्य बलों को स्थानांतरित करता है, संरचनात्मक निरंतरता बनाए रखता है जहां पूर्ण वेल्डिंग संभव या व्यावहारिक नहीं है।
ज्यामितीय संरेखण संरक्षण: दोनों रेल जालों को मजबूती से जकड़कर, फिशप्लेट रेल हेड्स का सटीक संरेखण सुनिश्चित करते हैं, संयुक्त इंटरफ़ेस पर उचित ट्रैक गेज, क्रॉस स्तर और लाइन ज्यामिति बनाए रखते हैं।
थर्मल विस्तार प्रबंधन: पारंपरिक संयुक्त ट्रैक में या विशिष्ट स्थानों पर, फिशप्लेट थर्मल विस्तार और संकुचन बलों को समायोजित करने के लिए रेल सिरों के बीच नियंत्रित अनुदैर्ध्य आंदोलन की अनुमति देते हैं।
रखरखाव एवं परिचालन परिप्रेक्ष्य
- सिग्नलिंग सिस्टम नोड:ट्रैक सर्किट सिग्नलिंग में एक महत्वपूर्ण नोड के रूप में कार्य करता है; इंसुलेटेड फिशप्लेट्स ब्लॉक अनुभागों को परिभाषित करने के लिए आवश्यक विद्युत ब्रेक प्रदान करते हैं, जिससे वे सुरक्षा सिग्नलिंग बुनियादी ढांचे के लिए अपरिहार्य बन जाते हैं।
- मॉड्यूलैरिटी और रेट्रोफिट एनेबलर:मोबाइल वेल्डिंग संयंत्रों की आवश्यकता के बिना मॉड्यूलर ट्रैक निर्माण, अनुभागीय प्रतिस्थापन और फ़ील्ड मरम्मत की सुविधा प्रदान करता है, रखरखाव और नेटवर्क उन्नयन के लिए लॉजिस्टिक लचीलेपन की पेशकश करता है।
- ध्वनिक और कंपन हस्ताक्षर:एक विशिष्ट, पूर्वानुमेय ध्वनिक "क्लिक करें {{0} क्लैक" हस्ताक्षर और कंपन पैटर्न बनाता है, जो शोर के लिए एक खामी होने के बावजूद, कुछ निगरानी प्रणालियों के लिए पहिया मार्ग की एक श्रव्य पुष्टि प्रदान करता है।
