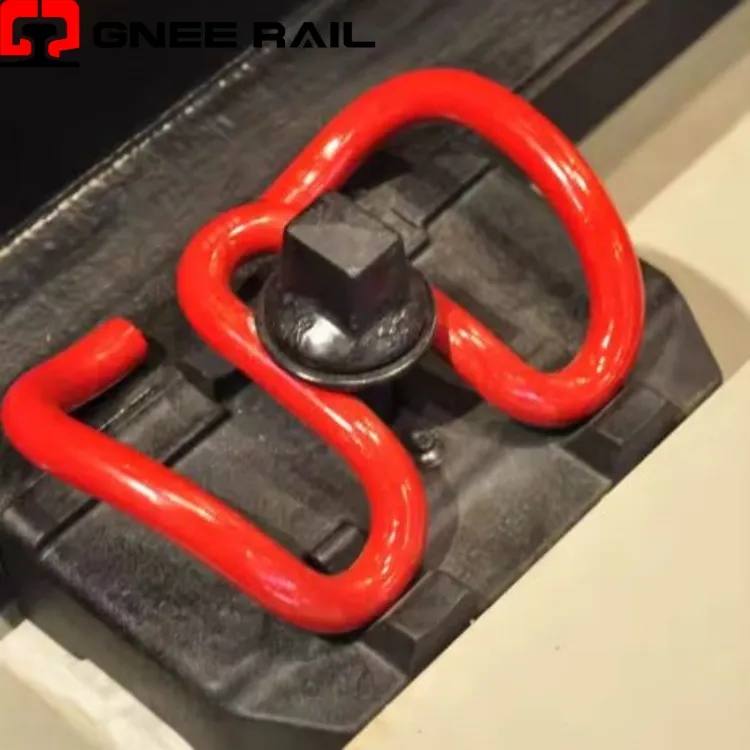

रेलएसकेएल क्लिप फास्टनिंग सिस्टम
रेलवे एसकेएल क्लिप एक जालीदार स्प्रिंग स्टील फास्टनर है जो एक पेटेंटेड शोल्डर इंटरफ़ेस के माध्यम से कंक्रीट स्लीपरों तक रेल को सुरक्षित करने के लिए एक लचीले, दो{0}}पॉइंट रेस्ट्रेंट सिस्टम के रूप में कार्य करता है। इसका विशिष्ट ओमेगा आकार का मुकुट और अपसारी भुजा विन्यास स्थापना के दौरान एक स्व-केंद्रित प्रभाव पैदा करता है, जिससे रेल फुट पर सममित भार स्थानांतरण सुनिश्चित होता है। उच्च गति और भारी ढुलाई अनुप्रयोगों के लिए इंजीनियर किया गया, यह क्लिप एक नियंत्रित क्षण डिजाइन का उपयोग करता है जहां झुकने वाली धुरी को दशकों की सेवा में स्थायी सेट को कम करते हुए लोचदार ऊर्जा भंडारण को अधिकतम करने के लिए रणनीतिक रूप से तैनात किया जाता है।
तकनीकी निर्देश:
| गुण | तकनीकी विवरण | प्रदर्शन संकेतक |
|---|---|---|
| बनाने की विधि | डाई-नियंत्रित आयामों के साथ हॉट फोर्जिंग | अनाज का प्रवाह तनाव की रूपरेखा का अनुसरण करता है |
| उष्मा उपचार | ऑस्टेम्परिंग (बैनिटिक परिवर्तन) | प्रभाव क्रूरता 50 J से अधिक या उसके बराबर (चार्पी) |
| स्थापना बल | लंबवत सेटिंग टूल आवश्यकता | 15 kN - 25 kN सम्मिलन बल |
| इलास्टिक रेंज | अधिकतम स्वीकार्य विक्षेपण | प्लास्टिक विरूपण के बिना 22 मिमी तक |
| सेवा जीवन बेंचमार्क | हेवी-आवेदन डेटा ढोना | >30 वर्ष या 800 एमजीटी |
स्थापना एवं रखरखाव परिप्रेक्ष्य:
- नियंत्रित ऑस्टेम्परिंग:इज़ोटेर्मल हीट ट्रीटमेंट के अधीन, जो पारंपरिक मार्टेंसिटिक स्प्रिंग स्टील्स की तुलना में बेहतर क्रूरता और दरार प्रसार प्रतिरोध प्रदान करते हुए, एक बैनिटिक माइक्रोस्ट्रक्चर का उत्पादन करता है।
- भूतल अखंडता प्रबंधन:पोस्ट -प्रसंस्करण में नियंत्रित डीकार्बराइजेशन निष्कासन और महत्वपूर्ण संपर्क सतहों की सटीक पीसना शामिल है ताकि तनाव बढ़ाने वाले कारकों को खत्म किया जा सके जो थकान विफलताओं को शुरू कर सकते हैं।
- अनाज प्रवाह अनुकूलन:बेहतर स्थायित्व के लिए ताज से पैर तक प्राकृतिक भार पथ का अनुसरण करते हुए, हॉट{0}}फोर्जिंग प्रक्रिया क्लिप के तनाव प्रक्षेपवक्र के साथ सामग्री अनाज संरचना को संरेखित करती है।
रखरखाव एवं परिचालन परिप्रेक्ष्य
- कंधे इंटरलॉकिंग:कंधे में डाली गई परिशुद्धता से निर्मित मशीनीकृत जेबें क्लिप की एड़ी को एक परिभाषित हस्तक्षेप फिट के साथ संलग्न करती हैं, जिससे एक कठोर प्रतिक्रिया बिंदु बनता है जो उच्च वक्रता के तहत पार्श्व प्रवास को रोकता है।
- पैड इंटरेक्शन प्रोफ़ाइल:क्लिप के पैर की अंगुली की ज्यामिति को एक चौड़े फुट इंसुलेटर के माध्यम से दबाव लागू करने के लिए इंजीनियर किया गया है, जो स्थानीयकृत पैड एक्सट्रूज़न को रोकने के लिए रेल पैड की सतह पर समान रूप से बल वितरित करता है।
- गेज प्रतिधारण क्षमता:स्वतंत्र बाएँ और दाएँ क्लिप समायोजन से स्लीपर रिपोजिशनिंग की आवश्यकता के बिना इंस्टॉलेशन के दौरान ट्रैक गेज को ठीक करने की अनुमति मिलती है।
