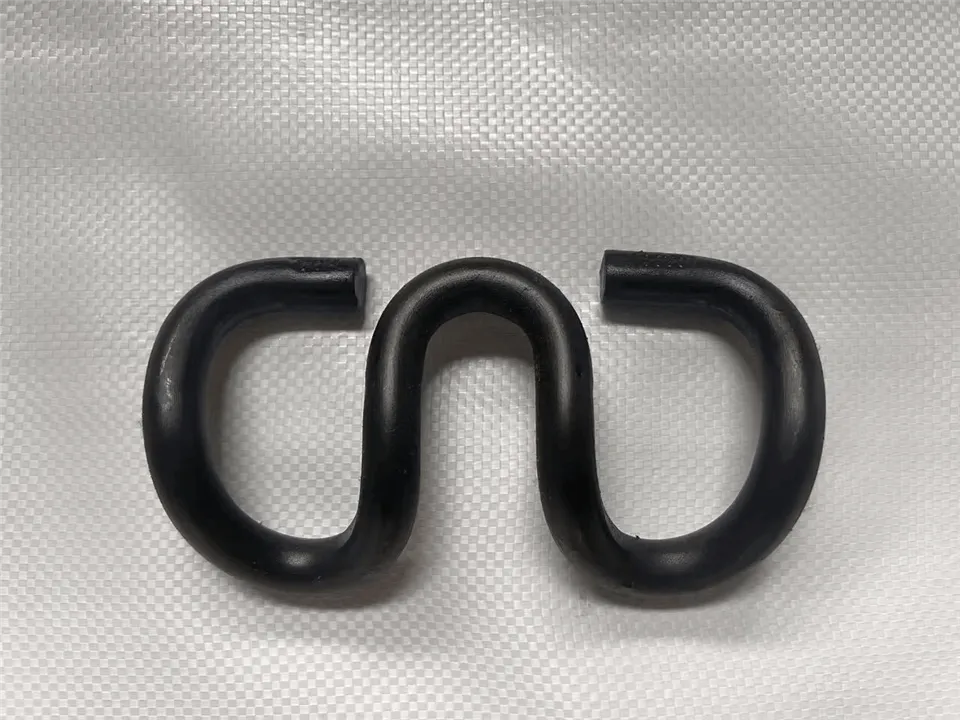

रेल फास्टनिंग रेल एसकेएल क्लिप

नमूना

सामग्री

सतह का उपचार

लागू परिदृश्य और रेल

गेज समायोजन

अनुदैर्ध्य प्रतिरोध

मिलान फास्टनरों

अनुपालन मानक

एसकेएल 12

50CrVA

इलेक्ट्रो-गैल्वनाइजिंग (25μm से अधिक या उसके बराबर)

शहरी ट्राम (30 किग्रा/मीटर रेल, कम-गति)

±4मिमी

8kN/m से कम या उसके बराबर

M8 बोल्ट + फ्लैट वॉशर

ईएन 13481-4, सीजे/टी 527

एसकेएल 14

60Si2MnA

हॉट-डिप गैल्वनाइजिंग (85μm से अधिक या उसके बराबर)

क्षेत्रीय माल ढुलाई (43-50 किग्रा/मीटर रेल)

-8-+4मिमी

12–18kN/m

M10 बोल्ट + लॉक वॉशर

एन 13481-3, जीबी/टी 13489

एसकेएल 15-एचडी

55SiMnVB

डैक्रोमेट (8μm से अधिक या उसके बराबर) + जिंक चढ़ाना

भारी-ढुलाई खनन (60-75 किग्रा/मीटर रेल)

-10-+6मिमी

20kN/m से अधिक या उसके बराबर

एम12 बोल्ट + स्प्रिंग वॉशर

एरेमा 10, जीबी/टी 13489

एसकेएल 20-एचएस

60Si2CrVA

डैक्रोमेट + सीलेंट (10μm से अधिक या उसके बराबर)

उच्च गति रेल (250 किमी/घंटा से अधिक या उसके बराबर, 60 किग्रा/मीटर रेल)

-6-+4मिमी

15-22kN/m

एम14 बोल्ट + लॉक नट

टीबी/टी 3562, एन 13481-2

निरीक्षण आइटम

परिक्षण विधि

उत्तीर्ण/असफल मानदंड

नमूनाकरण योजना

उपकरण/संदर्भ

सामग्री प्रामाणिकता

हैंडहेल्ड पीएमआई (सी/सी/एमएन)

सी: 0.56–0.64% (60Si2MnA); सी:1.50-2.00%

3 पीसी/बैच

पोर्टेबल पीएमआई विश्लेषक

कठोरता और कठोरता

रॉकवेल परीक्षक + प्रभाव परीक्षण

कठोरता: ±2 रेंज का एचआरसी; प्रभाव ऊर्जा 80J/cm² से अधिक या उसके बराबर

5 पीसी/बैच

रॉकवेल परीक्षक, प्रभाव परीक्षक

आयामी सटीकता

डिजिटल कैलिपर + गेज ब्लॉक

व्यास: ±0.2 मिमी; टिप की मोटाई: ±0.3 मिमी

10 पीसी/बैच

0.01 मिमी डिजिटल कैलिपर

सतही दोष

दृश्य + 10× आवर्धक

कोई दरार/बर्ज़ नहीं; कोटिंग छीलना 2 मिमी² से कम या उसके बराबर; जंग ग्रेड ए से कम या उसके बराबर

100% निरीक्षण

10× आवर्धक, जीबी/टी 15519

क्लैंपिंग बल स्थिरता

गतिशील बल परीक्षक

1000 चक्रों के बाद 10% से अधिक या उसके बराबर हानि नहीं

2 पीसी/बैच

गतिशील क्लैम्पिंग बल परीक्षक

पैकेजिंग अखंडता

कंपन सिमुलेशन

1500Hz कंपन के बाद कोई कोटिंग क्षति नहीं

3 पैकेज/बैच

कंपन परीक्षण बेंच
