विवरण
तकनीकी पैरामीटर

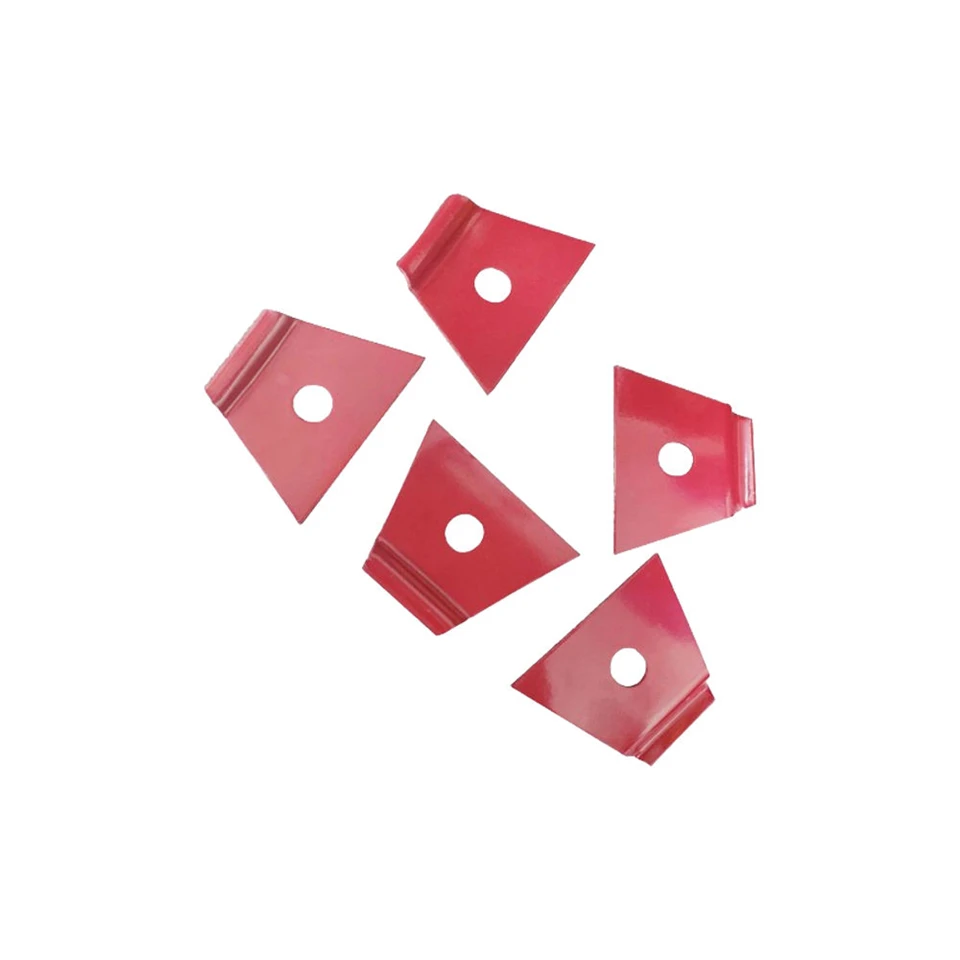

रेलवे नाबला क्लिप मॉडल
| पैरामीटर | नाबला एस (लाइट रेल/ट्राम) | नाबला एम (स्टैंडर्ड मेनलाइन) | नाबला एच (भारी - ढोना रेलवे) | नाबला एचएस (उच्च - स्पीड रेलवे) |
|---|---|---|---|---|
| मॉडल पदनाम | नबला एस | नबला एम | नबला एच | नाबला एच.एस |
| लागू रेल प्रोफ़ाइल | 22-30 किग्रा/मीटर लाइट रेल/ट्राम रेल | 43-50 किग्रा/मीटर यूआईसी 54 मेनलाइन रेल | 60-75 किग्रा/मीटर भारी - हॉल रेल | 60 किग्रा/मीटर ऊंची - स्पीड रेल (सीआरटीएस I/II) |
| मूलभूत सामग्री | 50CrVA स्प्रिंग स्टील | 60Si2MnA स्प्रिंग स्टील | 55SiMnVB मिश्र धातु स्प्रिंग स्टील | 60Si2CrVA उच्च - ताकत वाला स्टील |
| ताप उपचार प्रक्रिया | शमन (860-880 डिग्री) + तड़का (410-450 डिग्री) | शमन (870-890 डिग्री) + तड़का (420-460 डिग्री) | शमन (870-890 डिग्री) + तड़का (430-470 डिग्री) | शमन (880-900 डिग्री) + तड़का (440-480 डिग्री) |
| यांत्रिक विशेषताएं | - कठोरता: एचआरसी 41-46 - तन्य शक्ति: 1275 एमपीए से अधिक या उसके बराबर - उपज शक्ति: 1175 एमपीए से अधिक या उसके बराबर - बढ़ाव (δ₅): 5.5% से अधिक या उसके बराबर | - कठोरता: एचआरसी 43-48- तन्य शक्ति: 1370 एमपीए से अधिक या उसके बराबर - उपज शक्ति: 1275 एमपीए से अधिक या उसके बराबर - बढ़ाव (δ₅): 5% से अधिक या उसके बराबर | - कठोरता: एचआरसी 45-50 - तन्य शक्ति: 1570 एमपीए से अधिक या उसके बराबर - उपज शक्ति: 1470 एमपीए से अधिक या उसके बराबर - बढ़ाव (δ₅): 4.5% से अधिक या उसके बराबर | - कठोरता: एचआरसी 46-52 - तन्य शक्ति: 1765 एमपीए से अधिक या उसके बराबर - उपज शक्ति: 1665 एमपीए से अधिक या उसके बराबर - बढ़ाव (δ₅): 4% से अधिक या उसके बराबर |
यूनिवर्सल रेलवे नाबला क्लिप्स के लिए फैक्टरी निरीक्षण चेकलिस्ट
| निरीक्षण श्रेणी | निरीक्षण आइटम | निरीक्षण विधि | स्वीकृति मानदंड | नमूनाकरण योजना | निरीक्षण उपकरण/उपकरण | रिकार्ड की आवश्यकता |
|---|---|---|---|---|---|---|
| सामग्री सत्यापन | रासायनिक संरचना | हैंडहेल्ड पीएमआई स्पेक्ट्रोमीटर | मुख्य तत्व (सी, सी, एमएन, सीआर, वी) मॉडल के सामग्री मानक को पूरा करते हैं (उदाहरण के लिए, नाबला एम के लिए 60Si2MnA) | प्रति उत्पादन बैच 5 पीसी | पोर्टेबल पीएमआई विश्लेषक | तत्व सामग्री रिकॉर्ड करें; परीक्षण रिपोर्ट संलग्न करें |
| सामग्री सत्यापन | हीट ट्रीटमेंट माइक्रोस्ट्रक्चर | मेटलोग्राफिक माइक्रोस्कोप (400× आवर्धन) | एकसमान टेम्पर्ड ट्रूस्टाइट + सॉर्बाइट; कोई ज़्यादा गर्म करना, ज़्यादा जलाना या मोटा अनाज नहीं | प्रति उत्पादन बैच 1 पीसी | मेटलोग्राफिक माइक्रोस्कोप | माइक्रोस्ट्रक्चर तस्वीरें लें; ग्रेड संरचना |
| यांत्रिक प्रदर्शन | कठोर परीक्षण | रॉकवेल कठोरता परीक्षक (एचआरसी स्केल) | मॉडल की निर्दिष्ट सीमा के भीतर कठोरता (उदाहरण के लिए, नाबला एम के लिए एचआरसी 43-48); प्रति क्लिप 3 परीक्षण बिंदु | प्रति उत्पादन बैच 10 पीसी | रॉकवेल कठोरता परीक्षक | प्रत्येक परीक्षण मान रिकॉर्ड करें; औसत की गणना करें |
| यांत्रिक प्रदर्शन | थकान परीक्षण | थकान परीक्षण मशीन (5 मिलियन चक्र) | 5 मिलियन लोड चक्रों के बाद कोई फ्रैक्चर नहीं; अवशिष्ट विकृति 1 मिमी से कम या उसके बराबर | प्रति उत्पादन शिफ्ट 2 पीसी | थकान परीक्षण मशीन | चक्र गणना और विरूपण डेटा रिकॉर्ड करें |
| आयामी सटीकता | कुल लंबाई/कार्य लंबाई | डिजिटल कैलिपर (सटीकता: 0.01 मिमी) | आयाम विचलन डिज़ाइन मान से ±0.2 मिमी से कम या उसके बराबर; प्रति क्लिप 3 माप बिंदु | प्रति उत्पादन बैच 20 पीसी | डिजिटल कैलिपर | आयाम विचलन सांख्यिकीय चार्ट बनाएं |
