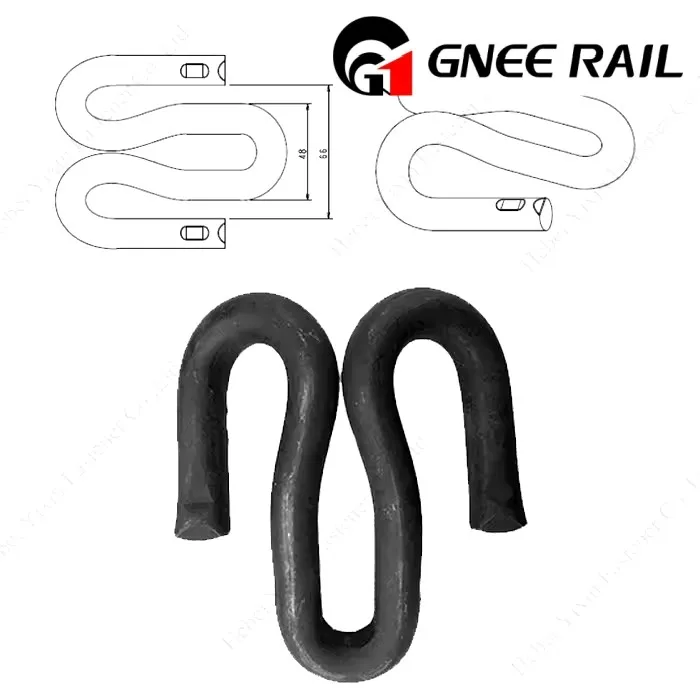

ट्रैक फास्ट क्लिप्स 1504

पेंड्रोल का फास्ट क्लिप सिस्टम रेल फास्टनिंग में नवाचार का प्रतीक है। जीएनईई रेल का फास्ट क्लिप 1504 जीएनईई एक बोल्ट रहित, उच्च-लोच वाला फास्टनिंग समाधान है जो रेल-टू-स्लीपर कनेक्शन के लिए बेहतर कंपन प्रतिरोध और स्थिरता प्रदान करता है। कुशल, लागत प्रभावी ट्रैक निर्माण के लिए आदर्श, यह रखरखाव की जरूरतों को कम करता है और प्रदर्शन को अधिकतम करता है। जीएनईई रेल रेल फास्ट क्लिप 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 और 1605 सहित फास्ट क्लिप की एक विस्तृत श्रृंखला प्रदान करता है। अतिरिक्त पेशकशों में पेंड्रोल ई क्लिप, एसकेएल क्लिप, केपीओ क्लैंप, नाबला क्लिप जैसे सिस्टम शामिल हैं। , और दीनिक क्लिप। वैश्विक मानकों के अनुरूप, हमारे उत्पादों को अनुकूलित किया जा सकता है। आज ही हमसे संपर्क करें!

fast rail clip

ट्रैक फास्ट क्लिप सिस्टम विशिष्टता

नहीं।	वस्तु	प्रदर्शन सूचकांक
1	लागू रेल प्रकार	जीबी मानक 60 किलो स्टील रेल
2	रेल गेज	1435 मिमी
3	रेल निचली ढलान	1:40 रेल निचला ढलान रेलवे स्लीपर पर रखा गया है
4	रेलों का अनुदैर्ध्य प्रतिरोध	सामान्य तौर पर, रेल फास्टनर और रेल के प्रत्येक सेट का अनुदैर्ध्य प्रतिरोध 9kN से बड़ा होता है;
5	रेल बन्धन प्रणाली की लोच	रेल पैड की स्थिर कठोरता 50 से 70 kN/mm है।
6	थकान प्रदर्शन	3 मिलियन लोड चक्रों के बाद, फास्टनर प्रणाली को कोई क्षति नहीं होती है, और बकल दबाव में 20% से कम परिवर्तन होता है; रेल परिवर्तन का अनुदैर्ध्य प्रतिरोध 20% से कम है; जोड़ परिवर्तन की स्थैतिक कठोरता 25% से कम है।
7	इन्सुलेशन प्रतिरोध	फास्टनर प्रणाली का परीक्षण EN13146-5 के अनुसार किया जाता है, और दो रेलों के बीच इन्सुलेशन प्रतिरोध 5kΩ से अधिक है।
8	कठोर पर्यावरणीय परिस्थितियाँ	EN13146-6 में वर्णित 300h नमक स्प्रे परीक्षण के बाद फास्टनर सिस्टम को मैन्युअल डिससेम्बली टूल से सफलतापूर्वक अलग किया जा सकता है।
9	रेल के बाएँ और दाएँ के बीच समायोजन राशि	सिंगल-स्ट्रैंड रेल की बाएँ और दाएँ स्थिति का समायोजन: -4~+2मिमी; रेल गेज समायोजन: -8 ~ +4मिमी, समायोजन स्तर 1मिमी है।
10	रेल ऊंचाई की स्थिति	समायोजन राशि 0मिमी है.
11	बकल प्रेशर और स्प्रिंग रेंज	FC1504 प्रकार स्प्रिंग बार: बकल दबाव 10kN है, स्प्रिंग रेंज 12 मिमी है; FC1306 प्रकार स्प्रिंग बार: बकल दबाव 3kN है।
12	एम्बेडेड भागों का खींचने का प्रतिरोध	रेलवे स्लीपर में एम्बेडेड लोहे की सीट का खींचने का प्रतिरोध 60kN से कम नहीं है।

ट्रैक फास्ट क्लिप 1504 तकनीकी पैरामीटर

मद संख्या	सामग्री	व्यास	क्लिप की लंबाई	क्लिप की चौड़ाई	वज़न	एचआरसी	दबाव	थकान परीक्षण
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E1609	60Si2Mn	ø18	93±3		0.43	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E1809	60Si2Mn	ø18	104±3		0.62	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E2001	60Si2Mn	ø18			0.6	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E2007	60Si2Mn	ø18	105±5	38अधिकतम	0.62	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
पीआर309	60Si2Mn	ø19	130		0.91	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
पीआर401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
पीआर601	60Si2Mn	ø19			0.8	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
पीआर85	60Si2Mn	ø19	88±3		0.8	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
पीआर415	60Si2Mn	ø20			0.8	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
पीआर601	60Si2Mn	ø20				44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
डि	60Si2Mn	ø18	100±3			44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E18	60Si2Mn	ø18	100±3			44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E19	60Si2Mn	ø18	100±3			44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
E20	60Si2Mn	ø18	100±3			44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
एसकेएल1	60Si2Mn	ø13	133±2.3		0.48	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
एसकेएल3	60Si2Mn	ø13	120±2		0.48	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
एसकेएल12	60Si2Mn	ø13			0.53	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
एसकेएल14	60Si2Mn	ø13	155±2		0.53	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
तेज़ क्लिप-1508	60Si2Mn	ø15			0.58	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
तेज़ क्लिप-1501	60Si2Mn	ø15			0.58	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
तेज़ क्लिप-16	60Si2Mn	ø16			0.6	44-48	9.5KN से अधिक या उसके बराबर	बिना ब्रेक के 5000000 बार
