विवरण
तकनीकी पैरामीटर
↵

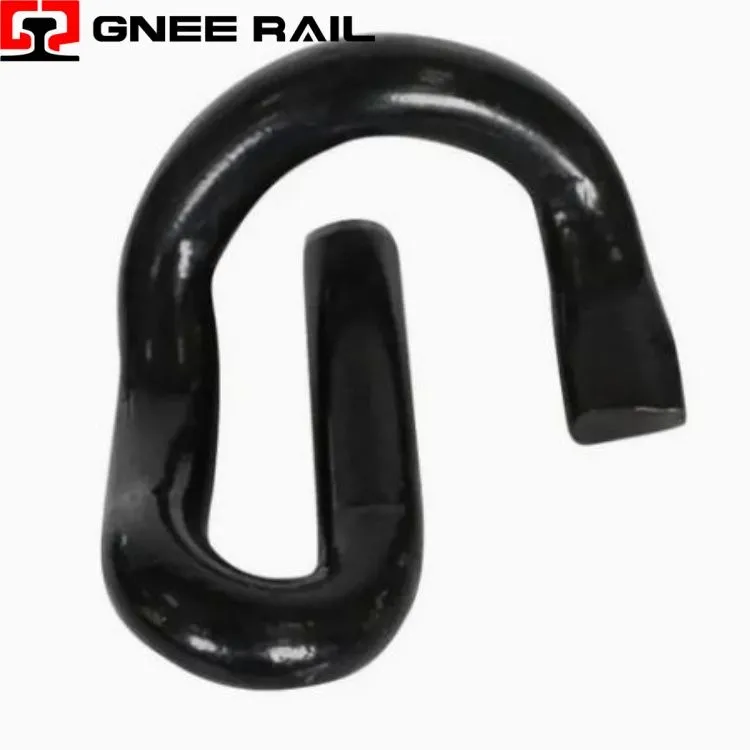

रेलई सीएलआईपी फास्टनिंग सिस्टम
रेलवे ई-क्लिप एक उच्च प्रदर्शन वाला, जालीदार स्टील फास्टनिंग घटक है जिसे इलास्टिक रेल फास्टनिंग सिस्टम के लिए इंजीनियर किया गया है। एक गैर रेखीय निरंतर बल स्प्रिंग के रूप में कार्य करते हुए, यह रेल फुट पर निरंतर क्लैंपिंग बल लगाने के लिए एक सटीक ज्यामितीय मोड़ का उपयोग करता है, जो रोलिंग स्टॉक से गतिशील प्रभाव भार को प्रभावी ढंग से अवशोषित करता है। कठोर फास्टनरों के विपरीत, यह घटक गेज अखंडता को बनाए रखता है और रेल के थर्मल विस्तार और संकुचन को समायोजित करते हुए उच्च विद्युत प्रतिरोध प्रदान करता है, जो इसे आधुनिक कंक्रीट स्लीपर ट्रैक बुनियादी ढांचे के लिए आवश्यक बनाता है।
तकनीकी निर्देश:
| फ़ीचर श्रेणी | पैरामीटर/विशेषता | प्रदर्शन मीट्रिक |
|---|---|---|
| ज्यामितीय प्रकार | गैर-रैखिक, लगातार बल स्प्रिंग | 2-बिंदु संपर्क (पैर की अंगुली और एड़ी) |
| सामग्री विशिष्टता | स्प्रिंग स्टील (जैसे, 60Si2Mn / 51CrV4) | तन्यता ताकत: 1,300 - 1,500 एमपीए |
| शिकंजे का बल | नाममात्र पैर की अंगुली भार | 10 केएन - 14 केएन प्रति क्लिप (स्थिर) |
| थकान भरा जीवन | लोड साइकिल सहनशक्ति | >3 मिमी विक्षेपण पर 5 मिलियन चक्र |
| संक्षारण संरक्षण | संक्षारणरोधी कोटिंग | नमक स्प्रे प्रतिरोध > 800 घंटे (आईएसओ 9227) |
स्थापना एवं रखरखाव परिप्रेक्ष्य:
- लगातार क्लैंपिंग बल:बार-बार लोडिंग चक्रों के बावजूद लगातार रेल होल्ड डाउन फोर्स को बनाए रखने के लिए एक विशिष्ट टो लोड के साथ डिज़ाइन किया गया।
- थकान प्रतिरोध:स्थायी विरूपण के बिना गतिशील तनाव के 5 मिलियन से अधिक चक्रों का सामना करने के लिए उच्च {{0} ग्रेड सिलिकॉन {{1} मैंगनीज स्प्रिंग स्टील से निर्मित।
- उच्च विक्षेपण क्षमता:संपर्क बनाए रखते हुए महत्वपूर्ण ऊर्ध्वाधर रेल लिफ्ट (12-15 मिमी तक) को समायोजित करने में सक्षम, स्लीपर के "पंपिंग" के कारण पटरी से उतरने को रोकता है।
रखरखाव एवं परिचालन परिप्रेक्ष्य
- उपकरण-मुफ़्त निष्कर्षण:ट्रैक रखरखाव के दौरान हाइड्रोलिक प्रेस की आवश्यकता को समाप्त करते हुए, एक सरल इंसुलेटेड लीवर बार का उपयोग करके तेजी से स्थापना और हटाने के लिए डिज़ाइन किया गया।
- स्पष्ट दृश्य गेज:इसमें एक परिभाषित "एड़ी से {{1}कंधे" का अंतर है जो ट्रैक निरीक्षकों को गो/नो{2}}गो गेज के साथ सही सम्मिलन गहराई और तनाव को दृष्टिगत रूप से सत्यापित करने की अनुमति देता है।
- सिंगल-पीस हैंडलिंग:बोल्टेड क्लिप सिस्टम से जुड़ी असेंबली जटिलता को समाप्त करता है, जिससे प्रति रेल सीट पर आवश्यक ढीले घटकों की संख्या कम हो जाती है।
