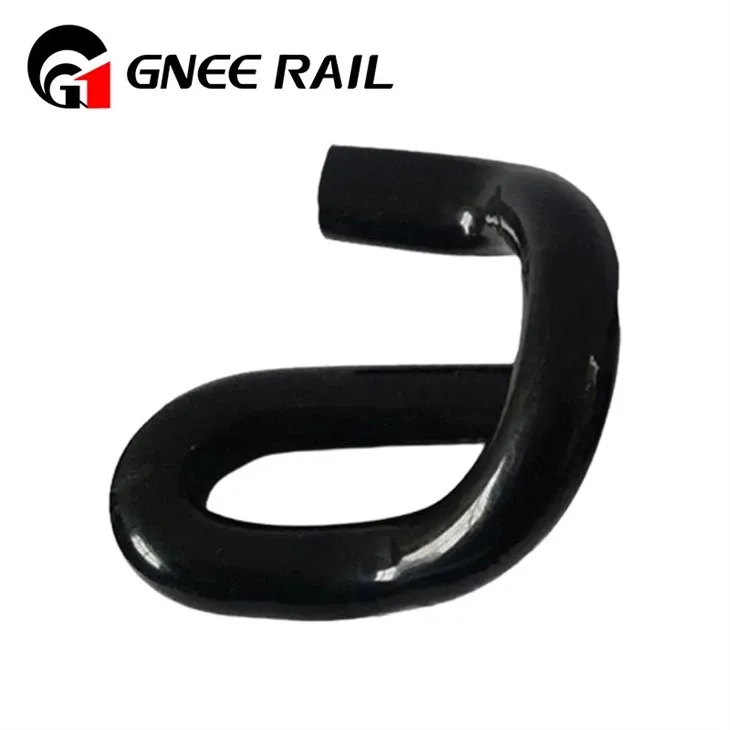

रेल फास्टनिंग रेल ई क्लिप

नमूना

व्यास

सामग्री

कठोरता

शिकंजे का बल

सतह का उपचार

लागू रेलवे एवं दृश्य

मिलान फास्टनरों

प्रति क्लिप द्रव्यमान

अनुपालन मानक

E10

φ10मिमी

50CrVA

39-44 एचआरसी

4-7 के.एन

इलेक्ट्रो-गैल्वनाइजिंग (18μm से अधिक या उसके बराबर)

शहरी ट्राम (कम कीमत, 30 किग्रा/मीटर रेल)

M8 बोल्ट + फ्लैट वॉशर

~85g

ईएन 13481-4, सीजे/टी 527

E14

φ14मिमी

60Si2MnA

42-47 एचआरसी

9-12 के.एन

हॉट-डिप गैल्वनाइजिंग (80μm से अधिक या उसके बराबर)

क्षेत्रीय माल ढुलाई (43-50 किग्रा/मीटर रेल)

M10 बोल्ट + लॉक वॉशर

~150g

एन 13481-3, जीबी/टी 13489

E16-HD

φ16मिमी

55SiMnVB

45-50 एचआरसी

16-19 के.एन

डैक्रोमेट (8μm से अधिक या उसके बराबर) + जिंक चढ़ाना

भारी-ढुलाई (खनन, 60 किग्रा/मीटर रेल)

एम12 बोल्ट + स्प्रिंग वॉशर

~220g

एरेमा 10, जीबी/टी 13489

ई18-एचएस

φ18मिमी

60Si2CrVA

46-51 एचआरसी

18-22 के.एन

डैक्रोमेट + सीलेंट (10μm से अधिक या उसके बराबर)

उच्च-गति (250 किमी/घंटा से अधिक या उसके बराबर, सीआरटीएस II)

एम14 बोल्ट + लॉक नट

~280g

टीबी/टी 3562, एन 13481-2

निरीक्षण आइटम

परिक्षण विधि

त्वरित उत्तीर्ण/असफल मानदंड

नमूनाकरण योजना

उपकरण/संदर्भ

सामग्री सत्यापन

हैंडहेल्ड पीएमआई (केवल सी/सी/एमएन)

सी: 0.55-0.65% (60Si2MnA के लिए); कोई ऑफ-ग्रेड मान नहीं

2 पीसी/बैच

पोर्टेबल पीएमआई विश्लेषक

कठोरता स्थान की जाँच

पोर्टेबल रॉकवेल परीक्षक

1-बिंदु परीक्षण; मॉडल रेंज के भीतर (±1 एचआरसी अधिकतम)

3 पीसी/बैच

रॉकवेल परीक्षक (एचआरसी स्केल)

आयामी फ़िट

गेज पिन (व्यास) + शासक

व्यास: ±0.2 मिमी; लंबाई: ±0.5 मिमी (यदि लागू हो)

8 पीसी/बैच

गेज पिन सेट, स्टील रूलर

सतही गुणवत्ता

दृश्य स्कैन (कोई आवर्धक नहीं)

कोई दिखाई देने वाली दरारें/गड़गड़ाहट नहीं; जंग के धब्बे 3 मिमी² से कम या उसके बराबर

100% (यादृच्छिक)

जंग ग्रेड चार्ट (जीबी/टी 15519)

क्लैंपिंग फोर्स (स्पॉट)

सरलीकृत बल गेज

मॉडल के न्यूनतम बल के 90% से अधिक या उसके बराबर (उदाहरण के लिए, E14 के लिए 8.1kN से अधिक या उसके बराबर)

1 पीसी/बैच

पोर्टेबल फोर्स गेज

पैकेजिंग एवं अंकन

दृश्य जांच

जंग रोधी बैग बरकरार है; मॉडल/बैच सुपाठ्य

2 पैकेज/बैच

दृश्य निरीक्षण
