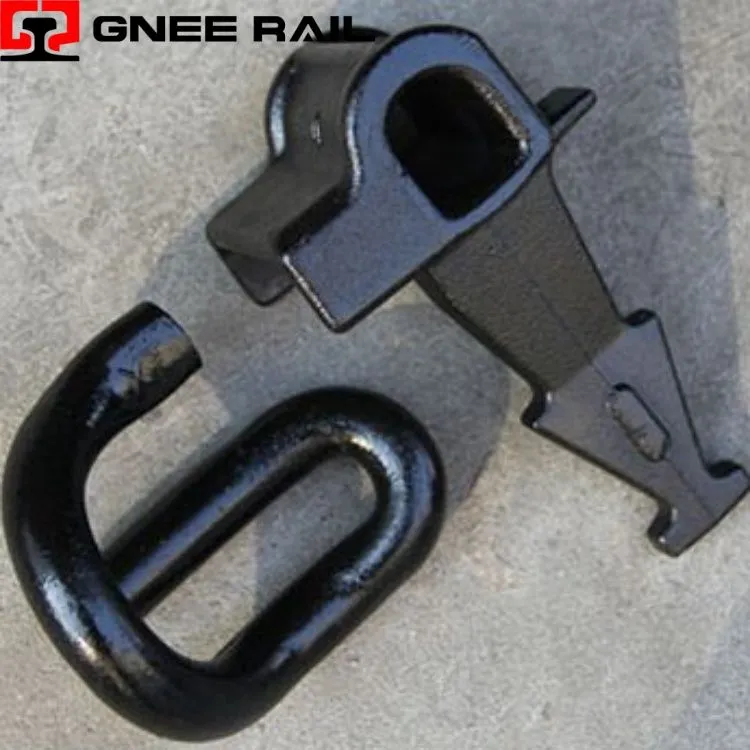

निर्माता ई क्लिप

रेलवे क्लिप का उपयोग कंक्रीट स्लीपर के साथ रेल को अंतर्निहित बेस प्लेट से जोड़ने के लिए किया जाता है। अंतर्निहित बेसप्लेट या स्लीपर पर रेल को बांधने के लिए विभिन्न प्रकार के हेवी ड्यूटी क्लिप का उपयोग किया जाता है, जिनमें से एक सामान्य ई क्लिप है, जिसका आकार एक स्टब्बी पेपरक्लिप जैसा होता है। दूसरा एसकेएल टेंशन क्लैंप है, जो पूरी दुनिया में सबसे अधिक इस्तेमाल किया जाने वाला प्रकार है। केपीओ क्लैंप और नाबला क्लिप जैसे अन्य का भी विभिन्न स्थितियों में उपयोग किया जाता है।

जांच भेजें

अब बात करो

विवरण

तकनीकी पैरामीटर

↵

रेल ई क्लिप फास्टनिंग सिस्टम

रेलवे ई क्लिप्स लचीले फास्टनरों हैं जिन्हें स्प्रिंग स्टील रॉड से तीन पैरों वाली ई {{1} आकार की प्रोफ़ाइल में बनाया गया है, जिन्हें लोचदार विरूपण के माध्यम से कंधों में कास्ट के भीतर रेल को सुरक्षित करने के लिए डिज़ाइन किया गया है। ये क्लिप स्थापना के दौरान विक्षेपित होकर निरंतर क्लैंपिंग बल उत्पन्न करते हैं, पैर की उंगलियों पर लगातार दबाव बनाए रखते हुए गुजरने वाली ट्रेनों से गतिशील भार को अवशोषित करते हैं। बंद-लूप ज्यामिति सभी पैरों में समान तनाव वितरण सुनिश्चित करती है, जिससे स्थानीय थकान को रोका जा सकता है।

तकनीकी निर्देश:

पैरामीटर	ट्राम की भांति हल्की रेल	मेनलाइन	उच्च-स्पीड
क्लिप की ऊंचाई	38-42 मिमी	44-48 मिमी	48-52 मिमी
स्थापना बल	1.2-1.8 के.एन	1.8-2.4 के.एन	2.4-3.0 के.एन
कार्य सीमा	6-8 मिमी	8-10 मिमी	10-12 मिमी
थकान रेटिंग	3M चक्र	5M चक्र	7M चक्र
कोटिंग का प्रकार	मढ़वाया जस्ता	डैक्रोमेट	एचडीजी
ट्रैक प्रकार	ट्राम/मेट्रो	मिश्रित यातायात	समर्पित यात्री
