रेल ई क्लिप बन्धन प्रणाली

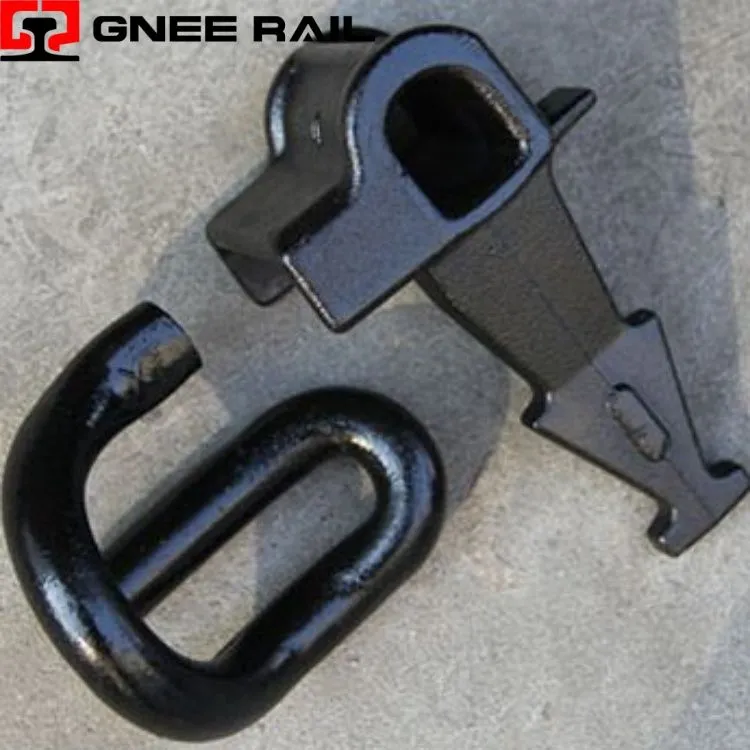

रेलवे ई-क्लिप एक लचीला स्प्रिंग स्टील फास्टनर है जो कंक्रीट स्लीपरों पर रेल को लॉक करता है। इसका असममित आकार एक सुसंगत पैर की अंगुली भार उत्पन्न करता है, जो रेल यातायात से ऊर्ध्वाधर और पार्श्व बलों के खिलाफ रेल को सुरक्षित करता है। उच्च थकान प्रतिरोध के लिए डिज़ाइन किया गया, क्लिप बिना ढीले हुए गतिशील झटके को अवशोषित करता है। यह रखरखाव-मुक्त घटक उच्च गति लाइनों, माल ढुलाई मार्गों और शहरी पारगमन प्रणालियों के लिए आवश्यक है। हाइड्रोलिक एप्लिकेटर का उपयोग करके इंस्टालेशन तेजी से होता है, जिससे लंबे ट्रैक खंडों पर एक समान क्लैंपिंग सुनिश्चित होती है।
तकनीकी निर्देश:
| पैरामीटर | कीमत | इकाई |
|---|---|---|
| सामग्री ग्रेड | 60Si2Mn | स्प्रिंग स्टील |
| कठोरता | 42 – 48 | एचआरसी |
| पैर की अंगुली लोड | 10 – 12 | के.एन. |
| अधिकतम विक्षेपण | 14 | मिमी |
| थकान चक्र | 2.5 मिलियन | न्यूनतम |
| कोटिंग की मोटाई | 80 | μm |
| संचालन तापमान | -40 से +70 | डिग्री |
| उपकरण प्रकार | हाइड्रोलिक | ऐप्लिकेटर |
| रेल अनुकूलता | 50E1 – 60E1 | यूआईसी प्रोफाइल |
स्थापना एवं रखरखाव परिप्रेक्ष्य:
- असममित पैर ऊर्ध्वाधर पहिया भार को लोचदार क्लैंपिंग दबाव में परिवर्तित करते हैं।
- लोड के तहत विक्षेपण बढ़ने पर प्रगतिशील स्प्रिंग दर प्रतिरोध को समायोजित करती है।
- लगातार टो लोड रेल रेंगने और समय के साथ गेज को चौड़ा होने से रोकता है।
- ऊर्जा अवशोषण कंक्रीट स्लीपरों में संचारित कंपन को कम करता है।
- स्व-केंद्रित ज्यामिति बार-बार लोड चक्रों के बाद संरेखण बनाए रखती है।
रखरखाव एवं परिचालन परिप्रेक्ष्य
- 60Si2Mn स्प्रिंग स्टील इलास्टिक रिकवरी के लिए उच्च उपज शक्ति प्रदान करता है।
- शमन और तड़का स्थायित्व के लिए एक समान मार्टेंसिटिक संरचना बनाते हैं।
- क्रोमियम मिश्र धातु जोड़ने से कठोरता और थकान प्रतिरोध बढ़ता है।
- हॉट डिप गैल्वनाइजिंग सुरंग और तटीय वातावरण में जंग को रोकता है।
- सतह की कठोरता स्थापना के लिए लचीलेपन के साथ पहनने के प्रतिरोध को संतुलित करती है।
