↵रेल ई क्लिप फास्टनिंग सिस्टम

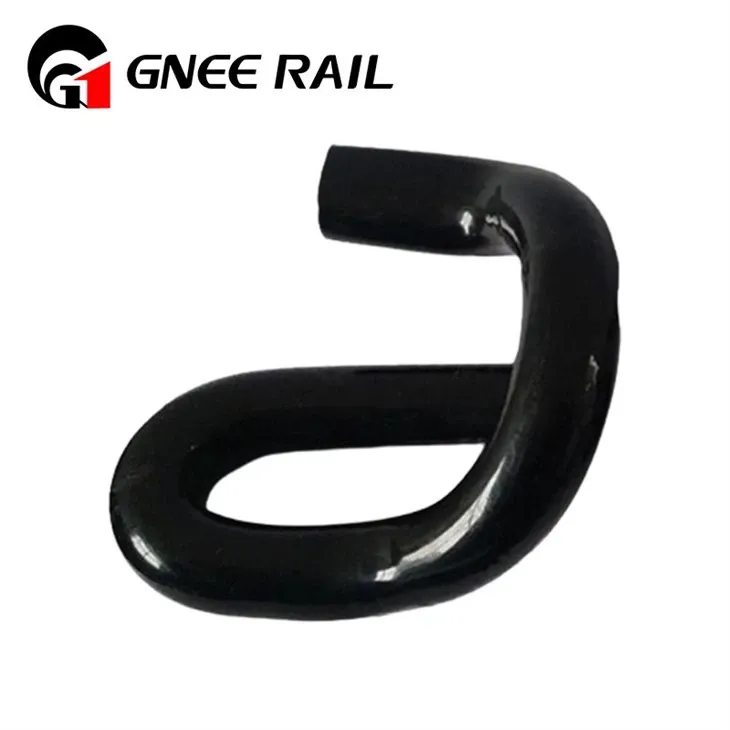

रेलवे ई क्लिप, जिसे इलास्टिक रेल क्लिप या "ई" प्रकार क्लिप के रूप में भी जाना जाता है, आधुनिक रेलवे ट्रैक सिस्टम में एक महत्वपूर्ण बन्धन घटक है। यह एक पूर्व-तनावयुक्त, गर्मी-उपचारित स्प्रिंग स्टील उपकरण है जिसे रेल को बेसप्लेट या स्लीपर तक सुरक्षित करने के लिए डिज़ाइन किया गया है। इसका प्राथमिक कार्य निरंतर क्लैंपिंग बल बनाए रखना, रेल गेज स्थिरता सुनिश्चित करना, गतिशील कंपन को अवशोषित करना और थर्मल विस्तार और संकुचन को प्रबंधित करने के लिए अनुदैर्ध्य संयम प्रदान करना है।
तकनीकी निर्देश:
| विशेषता/प्रकार | एसकेएल प्रकार (जर्मन मूल) | फास्टक्लिप (पेंड्रोल) | नबला क्लिप | ई-क्लिप (चीनी मानक) |
|---|---|---|---|---|
| प्राथमिक प्रोफ़ाइल | मजबूत, चौड़े "कान" कंधे। | स्लिमर प्रोफ़ाइल, अनुकूलित पैर की अंगुली। | विशिष्ट "∇" (नाबला) आकार। | एसकेएल के समान, जीबी मानकों के लिए अनुकूलित। |
| क्लैंपिंग सिद्धांत | उच्च प्रारंभिक पूर्व-तनाव, कठोर पकड़। | संतुलित लोच और पैर की अंगुली का भार। | प्रगतिशील कठोरता, उच्च पैर की अंगुली का भार। | उच्च क्लैम्पिंग बल, स्थिरता पर जोर। |
| विशिष्ट अनुप्रयोग | उच्च{{0}स्पीड लाइनें, भारी-ढोना (यूरोप, सीएन)। | मिश्रित यातायात, शहरी पारगमन (वैश्विक)। | भारी -एक्सल लोड, गंभीर स्थितियाँ। | चीन में पारंपरिक एवं उच्च-स्पीड लाइनें। |
| मुख्य प्रदर्शन विशेषता | असाधारण एंटी-रेंगना स्थिरता। | उत्कृष्ट कंपन अवमंदन, आसान स्थापना। | रेल रोल के लिए बेहतर प्रतिरोध। | उच्च घनत्व वाले नेटवर्क के लिए लागत{{0}प्रभावी। |
| संबद्ध प्रणाली | अक्सर एसकेएल तनाव क्लैंप प्लेट के साथ। | पेंड्रोल शोल्डर/प्लेट के साथ प्रयोग किया जाता है। | विशिष्ट कंधे के साथ एकीकृत। | चीनी मानक कंक्रीट स्लीपरों के साथ प्रयोग किया जाता है। |
सामग्री एवं स्थायित्व परिप्रेक्ष्य
से निर्मितउच्च-ग्रेड स्प्रिंग स्टील(उदाहरण के लिए, 60Si2Mn, SUP9), अपनी उच्च लोचदार सीमा और थकान शक्ति के लिए प्रसिद्ध है।
यह एक नियंत्रित दौर से गुजरता हैताप उपचार प्रक्रिया(शमन और तड़का) एक टेम्पर्ड मार्टेंसाइट संरचना प्राप्त करने के लिए, कठोरता प्रदान करता है।
सतह की सुरक्षासंक्षारण के खिलाफ महत्वपूर्ण है, आमतौर पर इसके माध्यम से लागू किया जाता हैगर्म-डिप गैल्वनाइजिंगया एपॉक्सी कोटिंग्स।
गोली मारनाइसका उपयोग अक्सर लाभप्रद संपीड़न सतह तनाव को प्रेरित करने, थकान प्रतिरोध को बढ़ाने के लिए किया जाता है।
मॉनिटर किए गए प्रमुख विफलता मोड में शामिल हैंतनाव विश्राम, संक्षारण गड्ढा, औरथकान दरारेंसूक्ष्म - दोषों से उत्पन्न।
आर्थिक एवं मानकीकरण परिप्रेक्ष्य
- एक उच्च-वॉल्यूम घटक के रूप में, यहविनिर्माण लागत दक्षताऔरभौतिक उपजप्रमुख उत्पादन विचार हैं।
- जीवनचक्र लागत विश्लेषण प्रारंभिक कीमत को संतुलित करता हैसेवा जीवनऔररखरखाव की आवश्यकताएं.
- वैश्विक और राष्ट्रीय मानक (जैसे,एन 13481, टीबी/टी 3065) इसके आयामों, यांत्रिक गुणों और परीक्षण प्रोटोकॉल को नियंत्रित करता है।
- मानकीकरण सक्षम बनाता हैपरस्परलेकिन सख्त आवश्यकता हैगुणवत्ता नियंत्रणऔरप्रमाणीकरणआपूर्तिकर्ताओं के बीच।
- प्रति किलोमीटर ट्रैक पर बड़ी मात्रा में आवश्यक होने के कारण लॉजिस्टिक्स और इन्वेंट्री प्रबंधन महत्वपूर्ण हैं।
