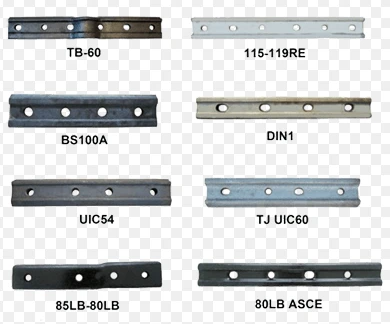

के आयामरेल -फिशप्लेट्सरेल प्रकार, ट्रैक वर्गीकरण और डिजाइन मानकों के आधार पर भिन्नता है। सामान्य फिशप्लेट आकारों द्वारा निर्धारित किया जाता हैसंबंधित रेल के क्रॉस-अनुभागीय विनिर्देशऔरलागू विनियम। उदाहरण के लिए, मानक U71MN रेल के लिए डिज़ाइन किए गए फिशप्लेट आमतौर पर 400 मिमी से 600 मिमी लंबाई के बीच मापते हैं, जिसमें चौड़ाई रेल वेब प्रोफाइल से मेल खाती है और 25 मिमी से 40 मिमी तक की मोटाई होती है। सटीक रेल संरेखण सुनिश्चित करने और पर्याप्त शक्ति और स्थिरता प्रदान करने के लिए लंबाई, चौड़ाई, ऊंचाई और छेद पिच (बोल्ट होल रिक्ति) सहित महत्वपूर्ण आयामी मापदंडों को सटीक रेल संरेखण सुनिश्चित करने और पर्याप्त शक्ति और स्थिरता प्रदान करने के लिए यूआईसी, एरमा या राष्ट्रीय रेलवे मानकों का कड़ाई से पालन करना चाहिए।
होल पिच आयाम विशेष रूप से महत्वपूर्ण हैं क्योंकि बोल्ट होल की स्थिति सीधे कनेक्शन अखंडता को प्रभावित करती है। सामान्य डिजाइन में तीन या चार-होल पैटर्न होते हैंछेद व्यासआमतौर पर माप22 मिमी या 24 मिमीविभिन्न मछली बोल्ट विनिर्देशों को समायोजित करने के लिए। फिशप्लेट की लंबाई और मोटाई को ट्रेन लोड आवश्यकताओं दोनों को पूरा करना चाहिए और वर्ग विनिर्देशों को ट्रैक करना चाहिए - अपर्याप्त मोटाई या लंबाई संयुक्त शक्ति से समझौता कर सकती है और ट्रैक विफलता जोखिमों को बढ़ा सकती है।
GNEE रेल अंतरराष्ट्रीय मानकों और कस्टम आवश्यकताओं के अनुसार सख्त कई फिशप्लेट विनिर्देशों का निर्माण करती है, उच्च गति वाले रेलवे, भारी-हॉल लाइनों और शहरी पारगमन प्रणालियों सहित विभिन्न अनुप्रयोगों के लिए आयामी परिशुद्धता और प्रीमियम सामग्री की गुणवत्ता की गारंटी देती है। फिशप्लेट्स से परे, GNEE रेल विभिन्न विशिष्टताओं की आपूर्ति करता हैहल्की रेल, भारी रेल, क्रेन रेल,और व्यापकरेल फास्टनर्स। विस्तृत उत्पाद कैटलॉग के लिए, कृपया हमारी तकनीकी टीम से संपर्क करें।
