रेल बन्धन प्रणाली के घटक क्या हैं

रेल बन्धन प्रणाली रेलवे ट्रैक भागों का एक सेट है जो स्टील रेल और रेलमार्ग टाई को ठीक करने के लिए डिज़ाइन किया गया है। रेल बन्धन प्रणाली को कनेक्शन भागों के रूप में भी जाना जाता है। रेल बन्धन प्रणाली न केवल गेज में रेल रखती है, बल्कि पार्श्व आंदोलन से रेल को रोकती है। विभिन्न अनुप्रयोगों के लिए, कई प्रकार के रेल बन्धन प्रणाली हैं, जैसे किE - प्रकार,Skl - टाइप करें, Nabla, kpo - प्रकार,फास्ट क्लिप बन्धन प्रणाली और इसी तरह।

रेल बन्धन प्रणाली के घटक क्या हैं? हर तरह की रेल बन्धन प्रणाली के अपने घटक होते हैं। उदाहरण के लिए, E - टाइप करेंस्टिंग सिस्टम E - क्लिप, कंधे, रेल पैड और इन्सुलेटर से बना है। NABLA रेल उपवास में NABLA क्लिप, इन्सुलेटर, स्क्रू स्पाइक और स्प्रिंग वॉशर शामिल हैं। यहां सामान्य घटकों की सूची है जो रेल बन्धन प्रणाली में उपयोग की जाती हैं।

रेल -क्लिप

रेल -क्लिपएक महत्वपूर्ण रेल फास्टनर है, जो रेलवे स्लीपर को स्टील रेल को बन्धन में भूमिका निभाता है। अनुसरण के रूप में रेल क्लिप के कार्य:

• रेल क्लिप क्लैम्पिंग फोर्स का उत्पादन करती है और इसे रेल ट्रैक पर ले जाती है।

• रेल क्लिप दो रेल के बीच विश्वसनीय संबंध रखें।

• रेल क्लिप जितना संभव हो रेल ट्रैक की अखंडता को बनाए रखें।

• रेल क्लिप लोकोमोटिव द्वारा उत्पादित झटके को अवशोषित कर सकती है।

रेल क्लिप में कई प्रकार होते हैं जैसे E - प्रकार, SKL, KPO, NABLA, आदि। सामान्य रूप से, रेल बन्धन प्रणाली का उपयोग रेल क्लिप के नाम पर नाम करने के लिए किया जाता है, जैसे कि E - प्रकार

टाई प्लेट

टाई प्लेट, जिसे भी कहा जाता हैबेस प्लेटयाएकमात्र प्लेट, स्टील रेल और रेलमार्ग टाई के बीच रखा गया है। आम तौर पर, यह टाई प्लेट में छेद के माध्यम से रेल स्पाइक्स या रेल बोल्ट द्वारा स्लीपर को तय किया गया था। टाई प्लेट का उपयोग लोड को फैलाने और गेज में रेल को पकड़ने के लिए किया जाता है।

कंधे की संख्या के आधार पर, टाई प्लेट को दो प्रकारों में विभाजित किया जा सकता है:सिंगल - शोल्डर और डबल शोल्डर टाई प्लेट। इसकी तुलना में, डबल शोल्डर टाई प्लेट में अब अधिक आवेदन है। टाई प्लेट को कई प्रकार के रेल बन्धन प्रणाली में लागू किया जा सकता है, जिसमें केपीओ रेल बन्धन प्रणाली, डॉग स्पाइक बन्धन प्रणाली और WJ - टाइप करेंस्टिंग सिस्टम शामिल हैं।

डॉग स्पाइक और स्क्रू स्पाइक

डॉग स्पाइक और स्क्रू स्पाइक दो विशिष्ट रेलमार्ग स्पाइक प्रकार हैं। वे दोनों रेलवे स्लीपर को रेल को जकड़ने के लिए उपयोग किए जाते हैं। क्या अधिक है, रेलमार्ग स्पाइक गेज को बनाए रखने और अन्य रेलमार्ग फास्टनरों के साथ रेल सुरक्षा रखने में मदद करता है।

डॉग स्पाइक

सर्वप्रथम,डॉग स्पाइकलकड़ी के स्लीपरों को जकड़ने के लिए इस्तेमाल किया गया था। डॉग स्पाइक में स्क्वायर रॉड और इशारा किया गया सिर है, और इसे दोनों तरफ से दो लगे से नाम मिला। आम कुत्ते स्पाइक आकार में शामिल हैं5/8 "*6", 3/8 ''*3-1/2 '' और 9/16 "*5-1/2", आदि। डॉग स्पाइक मुख्य रूप से डॉग स्पाइक बन्धन प्रणाली पर लागू होता है।

पेंच स्पाइक

पेंच स्पाइकदो सामान्य अनुप्रयोग हैं: टाई प्लेट या फास्टन रेल को ठीक करें। स्क्रू स्पाइक में कई प्रकार होते हैं, जो डॉग स्पाइक के साथ अलग है। विशिष्ट आवश्यकताओं के लिए, कॉमन स्क्रू स्पाइक में एसएस सीरीज स्लीपर स्क्रू, स्क्वायर हेड स्क्रू स्पाइक, हेक्सागन स्क्रू स्पाइक और डबल - हेड स्क्रू स्पाइक शामिल हैं। स्क्रू स्पाइक ज्यादातर SKL, KPO और NABLA रेल बन्धन प्रणाली पर लागू होता है।

रेल पैड

रेल पैडरेल और रेलवे स्लीपर के बीच एक चटाई है। रेल पैड लकड़ी के संबंधों के बजाय कंक्रीट स्लीपर के साथ काम करता है। रेल पैड आमतौर पर रेलवे स्लीपर को प्रभावित करने से बचाता है। इसके अलावा, लोड - विक्षेपण रेल पैड का सबसे अधिक उपयोग है। रेल पैड का कच्चा माल प्लास्टिक या रबर को अपनाता है, जो लोकोमोटिव और इन्सुलेट से गुजरने से सदमे को कम कर सकता है। मुख्य प्रकार के रेल पैड में कंक्रीट स्लीपर्स के लिए रबर रेल पैड, उच्च - लोचदार ग्रूव्ड ईवा/एचडीपीई/रबर रेल पैड और ई- प्रकार या एसकेएल रेल बन्धन सिस्टम के लिए रेल पैड शामिल हैं।

रेल इन्सुलेटर

रेल इन्सुलेटर एक रेल घटक है जो रेल गेज को समायोजित करता है और स्लीपर और रेल क्लिप से स्टील रेल को इन्सुलेट करता है। फ़ंक्शन के लिए, रेल इन्सुलेटर में रेल पैड के साथ समान कार्य हैं। रेल इन्सुलेटर ज्यादातर नायलॉन - 6 या नायलॉन -66 से बनाया गया है। इसके अलावा, रेल इन्सुलेटर को ई-प्रकार, एसकेएल और एनएबीएलए रेल बन्धन प्रणाली पर लागू किया जाता है।

रेल प्लास्टिक डॉवेल

रेल प्लास्टिक डॉवेल, जिसे रेल प्लास्टिक स्लीव या कंक्रीट इंसर्ट भी कहा जाता है, रेल बन्धन प्रणाली में एक साधारण फास्टनर है। रेल प्लास्टिक डॉवेल पूर्व - रेलवे स्लीपर में imbedded है और स्क्रू स्पाइक या एंकर बोल्ट के साथ स्थापित है। रेल प्लास्टिक डॉवेल के दो बुनियादी कार्य हैं। सबसे पहले, रेल प्लास्टिक डॉवेल का उपयोग रेल को स्लीपर को ठीक करने के लिए किया जाता है। दूसरे, रेल प्लास्टिक की आस्तीन स्लीपरों से अन्य फास्टनरों को इन्सुलेट करती है। कच्चे माल के अनुसार, रेल प्लास्टिक डॉवेल को PA66 और HDPE प्रकार में वर्गीकृत किया जा सकता है। रेल प्लास्टिक डॉवेल को SKL बन्धन प्रणाली पर लागू किया जाता है।

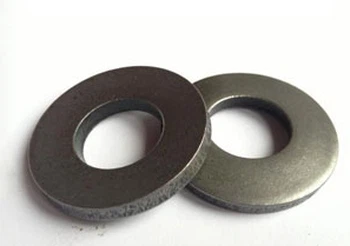

स्प्रिंग वॉशर और फ्लैट वॉशर

स्प्रिंग वॉशर और फ्लैट वॉशर को व्यापक रूप से विभिन्न रेल बन्धन प्रणालियों, जैसे SKL, KPO और NABLA रेल बन्धन प्रणाली पर लागू किया जाता है। रेल बन्धन प्रणाली के एक भाग के रूप में, उन्हें रेल कनेक्शन पर भी लागू किया जाता है।

अंत में, रेल बन्धन प्रणाली के ये हिस्से एक साथ रेलवे ट्रैक को समर्थन देते हैं, ताकि रेल बन्धन प्रणाली रेलवे ट्रैक को सुचारू और सुरक्षित बना सके।
