रेल फास्टनिंग सिस्टम में रेल पैड का अनुप्रयोग

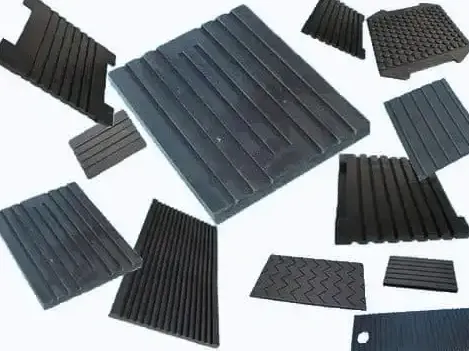

जीएनईईrएआईएल पैडसीधे रेल बेस के नीचे रखे गए हैं। वे बेहतर भार वितरण सुनिश्चित करते हैं और साथ ही बैलेस्टेड ट्रैक की लोच बढ़ाते हैं, जिसका अधिरचना घटकों के घिसाव और सवारी आराम पर सकारात्मक प्रभाव पड़ता है।

rail fastening

जीएनईई हर आवश्यक कठोरता के लिए रेल पैड की एक असाधारण विस्तृत श्रृंखला प्रदान करता है - भारी ढुलाई से लेकर शहरी अनुप्रयोगों तक।

रेल फास्टनिंग प्रणाली में रेल पैड का अनुप्रयोग

ई-प्रकार की रेल फास्टनिंग प्रणालियों के लिए रेल पैड

rail fasteners

ई - प्रकार के रेल फास्टनिंग सिस्टम के लिए उपयोग किए जाने वाले रेल रबर पैड रेल इंसुलेटर के समान कार्यों के साथ होते हैं, जो कंपन और संरचना से उत्पन्न होने वाले शोर के खिलाफ प्रभावी सुरक्षा के लिए इसके नीचे लगे टाई स्लीपरों से ऊपर की रेल को इन्सुलेट करते हैं। रेल पैड ई{{3}क्लिप, रेल इंसुलेटर/इंसुलेटेड गेज ब्लॉक और रेल शोल्डर/एम्बेडेड भागों के साथ मिलकर काम करता है ताकि ई- प्रकार की रेल फास्टनिंग प्रणाली का एक पूरा सेट तैयार किया जा सके।

आइटम शामिल है	मात्रा	सामग्री	आकार	टिप्पणी
ई क्लिप	2	60Si2MnA, 60Si2CrA	व्यास . 16 मिमी, 18 मिमी या 20 मिमी (ई1809, ई2006, ई2007, ई2009, आदि)	कठोरता: 44-48HRC
				टो लोड: Dia.16mm: 500-700kgf; व्यास.18मिमी:750-900किग्रा; व्यास.20मिमी:1100-1400किग्रा
				थकान भरा जीवन: बिना रुके 5 लाख चक्र
				मानक: DIN17221, BS970, GB/T1222
कंधा	2	क्यूटी500-7, क्यूटी450-10	के लिएUIC54, UIC60, 115RE, BS80lbs, BS100lbs, 50kg रेल, 60kg रेल, वगैरह।	नोट: E-क्लिप की कठोरता 44{2}}48HRC है; E-क्लिप के लिए टो लोड 500-700kgf (Dia.16mm) है; 750-900kgf(Dia.18mm); 1100-1400kgf(Dia.20mm); ई-क्लिप का थकान जीवन DIN17221, BS970, GB/T1222 योग्य ई-क्लिप को तोड़े बिना 5 मिलियन चक्र है
रेल पैड	1	एचडीपीई, रबर या ईवीए
विसंवाहक	2	प्रबलित नायलॉन 66 (पीए66)

एसकेएल रेल फास्टनिंग सिस्टम के लिए रेल पैड

rail fastening

ए में एक रेल पैडएसकेएल रेल बन्धन प्रणालीएक छोटा लेकिन महत्वपूर्ण फास्टनर हिस्सा है, जो एसकेएल क्लिप, स्क्रू स्पाइक्स, प्लास्टिक डॉवेल्स, गाइड प्लेट्स आदि के साथ मिलकर काम करता है। हमारे द्वारा उत्पादित इलास्टिक रेल पैड में एक परिभाषित कठोरता होती है और यह ट्रैक अधिरचना की लोच को स्पष्ट रूप से बढ़ाता है। उच्च स्तर की लोच के साथ, यह रेलवे लाइनों पर आज की ध्वनिक आवश्यकताओं को पूरा करने के लिए, रोलिंग स्टॉक के शांत संचालन में योगदान देता है।

	एसकेएल तनाव क्लिप	Ss35 स्क्रू स्पाइक	मंज़िल ढोनेवाला	प्लास्टिक डॉवेल	गाइड प्लेट	रेल पैड
टुकड़े आवश्यक	2	2	2	2	2	1
सामग्री	60Si2CrA, 60Si2CrA, 38Si7	ग्रेड 4.6: क्यू235; ग्रेड 5.6: 35# ग्रेड 8.8: 45#	Q235	एचडीपीई, प्रबलित नायलॉन 66 (पीए66)	प्रबलित नायलॉन 66 (पीए66)	ईवीए, या रबर
आकार	skl1, skl3, skl12, skl14	एम24×150मिमी	Uls7	स्क्रू स्पाइक के विभिन्न आकारों के लिए	UIC54, UIC60, 50kg रेल, 60kg रेल, और अन्य आकार ऑर्डर के अनुसार
टिप्पणी	कठोरता: 42-47HRC 5 लाख चक्र बिना टूटे। मानक: DIN17221, GB/T1222	मानक: ISO898-1, UIC864-1 और NF F500-50	मानक: EN10025, EN10139	कंक्रीट स्लीपर में डालने के लिए	अनुकूलित उत्पाद उपलब्ध हैं।

रेल पैड सामग्री

एचडीपीई

नहीं।	तकनीकी मापदण्ड	इकाई	तकनीकी आवश्यकता	कीमत
1	घनत्व	जी/सेमी3	0.95-0.98	0.95
2	तन्यता ताकत	एमपीए	19 से बड़ा या उसके बराबर	19
3	बढ़ाव	%	>80	150
4	गलनांक	डिग्री	170-190	190
5	इन्सुलेशन प्रतिरोध	Ω	1×1010 से बड़ा या उसके बराबर	3.5 ×1010
6	कठोरता	A	98 से बड़ा या उसके बराबर	98(A)

ईवीए: पॉलीथीन 80%, विनाइल एसीटेट 20%

नहीं।	तकनीकी मापदण्ड	इकाई	तकनीकी आवश्यकता	कीमत
1	घनत्व	जी/सेमी3	0.95-0.98	0.95
2	तन्यता ताकत	एमपीए	15 से अधिक या उसके बराबर	16
3	बढ़ाव	%	>500	550
4	गलनांक	डिग्री	170-190	170
5	इन्सुलेशन प्रतिरोध	Ω	1×1010 से बड़ा या उसके बराबर	5.0 ×1010
6	कठोरता	A	90 से अधिक या उसके बराबर	92(A)

रबड़

नहीं।	तकनीकी मापदण्ड	इकाई	कीमत
1	कठोरता	के.एन.	90-130
2	कठोरता किनारा ए	डिग्री	72-80डिग्री
3	इलेक्ट्रॉनिक प्रतिरोध	Ω	106 से बड़ा या उसके बराबर
4	उम्र बढ़ने से पहले तन्यता ताकत	एमपीए	12.5 से अधिक या उसके बराबर
5	उम्र बढ़ने से पहले लम्बाई	%	250 से अधिक या उसके बराबर

जीएनईई रेलग्राहक की आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के रेलवे फास्टनरों की पेशकश करता है, जैसे इलास्टिक रेल क्लिप और क्लैंप, रेल स्क्रू स्पाइक, प्लास्टिक डॉवेल, नट के साथ उच्च तन्यता ट्रैक बोल्ट, रेल बेस (टाई) प्लेट, रेल फिश प्लेट, रेलवे शोल्डर (इन्सर्ट), फिश बोल्ट, रेलरोड रबर और ईवीए पैड, आदि। ग्राहक द्वारा प्रदान किए गए नमूने और चित्र, हम तदनुसार योग्य उत्पादों का निर्माण करेंगे।

अधिक जानकारी के लिए - अभी संपर्क करें!
